华为（HUAWEI）AP3030DN-DC无线AP 室内双频1.167Gbps 无线接入点AP

技术规格

参数	AP3030DN
MIMO:空间流	2×2:2
无线协议	802.11a/b/g/n/ac
工作频段	2.4G和5G
最高速率	1.167Gbps
天线类型/增益	内置天线 2.4G：4dBi 5G：6dBi
最大发射功率	20dBm
可同时在线的用户数量	≤256
尺寸（长×宽×高）	180mm×180mm×39.5mm
电源输入	DC 12V±10% POE供电：-48V DC 满足802.3af/at以太网供电标准
最大功耗	10.2W

AP3030DN-AGN产品详情页

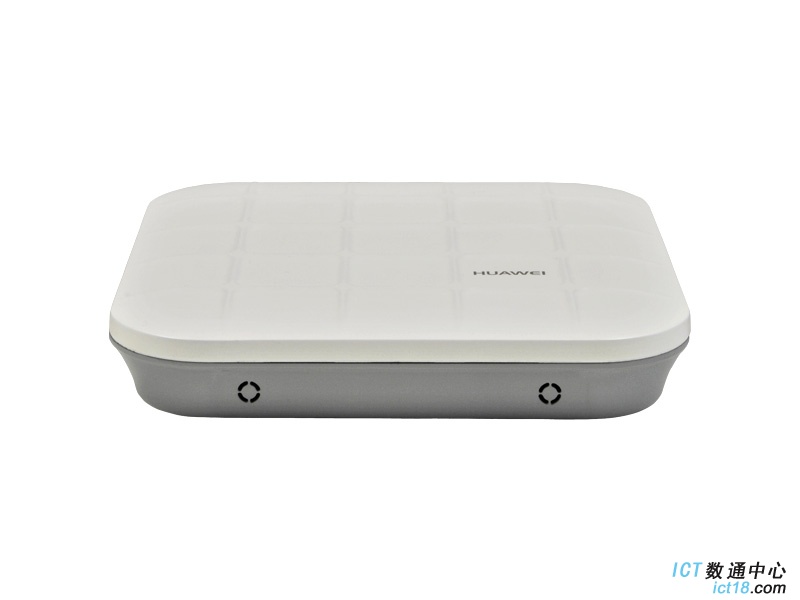

产品外观

外观

端口

1.电源输入接口：12V DC。
2.Default：复位按钮，长按超过3秒恢复出厂缺省值。
3.GE/PoE：10/100/1000M，用于有线以太网连接，PoE供电设备可以通过该接口给AP供电。
4.Console口：控制口，连接维护终端，用于设备配置和管理。
5.Lock设备锁接口：用于保证设备的防盗安全。

指示灯说明

信息类型	颜色	指示灯状态	表达含义
上电缺省状态	绿色	常亮	设备刚刚上电，软件未启动。
软件启动过程状态	绿色	闪烁一下后常亮	当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。
运行	绿色	慢闪（0.5Hz）	系统处于正常运行状态，系统正常运行，以太网连接正常，有用户关联。随着命令输入系统进入uboot命令行状态，绿灯慢闪。
运行	绿色	慢闪（0.2Hz）	系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。
告警	绿色	快闪（4Hz）	软件升级过程中。软件加载并启动后，FIT AP工作模式下，进入请求上线状态。上线成功(CAPWAP建链)之前一直处于此状态。 FIT AP工作模式下，上线失败（CAPWAP断链）。
故障	红色	常亮	设备有影响业务且无法自行恢复的故障，需人工干预（如DRAM检测失败，软件系统加载失败）。

产品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac标准
最高速率达1.167Gbps
支持最大合并比（MRC）
支持空时分组码（STBC）
支持11n波束成形（beamforming）
支持低密度奇偶校验（LDPC）
支持最大似然解码（MLD）
支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11 动态频率选择(DFS)
支持循环延时/循环移位分集 (CDD/CSD)
支持20M/40M/80模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式
支持WLAN信道管理和信道速率调整
支持信道自动扫描功能，自动规避干扰
支持AP中每个SSID可独立配置隐藏功能，支持中文SSID
支持自动隐藏SSID，即当接入终端达到接入上限后，自动隐藏该SSID
支持SST（signal sustain technology）
支持U-APSD节电模式
FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
FIT AP工作模式下支持AP自动上线功能
FIT AP工作模式下支持扩展服务集ESS
FIT AP工作模式下支持WDS
FIT AP工作模式下支持Mesh
支持Mesh双MPP组网
支持Hotspot2.0
支持多用户CAC
支持802.11k、802.11v协议的智能漫游

网络特性

符合IEEE 802.3u标准
支持速率和双工模式的自协商，自动MDI/MDI-X
兼容IEEE 802.1q
支持根据用户接入的SSID划分VLAN
支持VLAN ID (1-4094)，每射频可设置16个VAP
支持AP上联口管理通道以tag和untag两种模式组网
支持DHCP Client，通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持mDNS网关协议，可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能
支持用户访问控制（ACL）
支持LLDP链路发现
FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持
FIT AP工作模式下支持AC统一认证
FIT AP工作模式下支持AC双链路备份
支持NAT
FIT AP工作模式下支持IPv6
支持Soft GRE

QoS特性

基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
支持Airtime调度

安全特性

支持Open-System认证方式
支持WEP认证/加密方式，加密字长支持64位，128位和152位
支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）
支持WPA/WPA2–802.1X认证/加密方式（WPA/WPA2企业版）
支持WPA-WPA2混合认证
支持WAPI认证/加密方式
支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
支持802.1x认证、MAC地址认证、Portal认证等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持802.11w协议，对管理帧进行加密

维护特性

FIT AP工作模式下支持通过AC对AP进行的集中管理和维护
FIT AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用
FIT AP工作模式下支持WDS零配置部署
FIT AP工作模式下支持Mesh零配置部署
支持批量自动升级
支持Telnet和串口两种本地管理方式
支持STelnet和SFTP，使用SSH v2安全协议
支持Web网管管理AP，可通过HTTP或HTTPS登录
支持网管实时监控用户配置信息和快速故障定位
支持SNMP v1/v2/v3
支持AP系统状态告警
支持NTP

BYOD

支持基于MAC OUI识别设备类型
支持基于HTTP User-Agent信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

支持对AeroScout、Ekahau的Tag定位
支持对WiFi终端的定位
与esight网管配合，对非法设备进行定位

频谱分析

对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4G）、无线音频发射器（2.4G和5G）、游戏手柄和微波炉等干扰源进行识别
与eSight配合，对干扰源进行定位和频谱显示

产品规格

基本参数

项目		描述
物理参数	尺寸（长×宽×高）	180mm×180mm×39.5mm
	重量	0.4kg
	系统内存	256MB DDR2 32MB Flash
电源参数	电源输入	DC 12V±10% POE供电：-48V DC,满足802.3at以太网供电标准
电源参数	最大功耗	10.2W 说明: 实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数	工作温度与海拔	0°C～+45°C -60m～5000m
	存储温度	-40℃～+70℃
	工作湿度	5%～95%（非凝结）
	防水等级	IP41
	工作气压	53kPa～106kPa

射频参数

项目	描述
天线类型	内置天线
天线增益	2.4G：4dBi 5G：6dBi
可同时在线的用户数量	FIT AP：≤256 FAT AP：≤64
最大发射功率	20dBm 说明实际发射功率遵照不同国家和地区法规而有所不同。发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dBm。
非重叠频道最大数量	2.4 GHz 802.11b/g −20MHz：3 802.11n −20MHz：3 −40MHz：1	5 GHz 802.11a −20MHz：13 802.11n −20MHz：13 −40MHz：6 802.11ac − 20MHz：13 −40MHz：6 −40MHz：3	说明表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。
信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s 802.11ac：6.5～867Mbit/s
接收灵敏度	2.4 GHz 802.11b (CCK) -101 dBm @ 1 Mbit/s -96 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -89 dBm @ 11 Mbit/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mbit/s -95 dBm @ 9 Mbit/s -93 dBm @ 12 Mbit/s -91 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -79 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -93 dBm @ MCS1 -91 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -91 dBm @ MCS8 -91 dBm @ MCS9 -89 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -90 dBm @ MCS1 -88 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -78 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15
	5 GHz 802.11a (non-HT20) -95 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -92 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -95 dBm @ MCS0 -93 dBm @ MCS1 -90 dBm @ MCS2 -86 dBm @ MCS3 -82 dBm @ MCS4 -79 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -93 dBm @ MCS8 -91 dBm @ MCS9 -88 dBm @ MCS10 -84 dBm @ MCS11 -80 dBm @ MCS12 -77 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	5 GHz 802.11n (HT40) -92 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -73 dBm @ MCS7 -90 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	-
	5 GHz 802.11ac (VTH20) -95 dBm @ MCS0NSS1 -93 dBm @ MCS1NSS1 -90 dBm @ MCS2NSS1 -86 dBm @ MCS3NSS1 -83 dBm @ MCS4NSS1 -78 dBm @ MCS5NSS1 -77 dBm @ MCS6NSS1 -75 dBm @ MCS7NSS1 -72 dBm @ MCS8NSS1 -93 dBm @ MCS0NSS2 -91 dBm @ MCS1NSS2 -88 dBm @ MCS2NSS2 -84 dBm @ MCS3NSS2 -81 dBm @ MCS4NSS2 -76 dBm @ MCS5NSS2 -75 dBm @ MCS6NSS2 -73 dBm @ MCS7NSS2 -70 dBm @ MCS8NSS2	5 GHz 802.11ac (VTH40) -92 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -87 dBm @ MCS2NSS1 -83 dBm @ MCS3NSS1 -80 dBm @ MCS4NSS1 -76 dBm @ MCS5NSS1 -74 dBm @ MCS6NSS1 -73 dBm @ MCS7NSS1 -68 dBm @ MCS8NSS1 -67 dBm @ MCS9NSS1 -90 dBm @ MCS0NSS2 -88 dBm @ MCS1NSS2 -85 dBm @ MCS2NSS2 -81 dBm @ MCS3NSS2 -78 dBm @ MCS4NSS2 -74 dBm @ MCS5NSS2 -72 dBm @ MCS6NSS2 -71 dBm @ MCS7NSS2 -65 dBm @ MCS8NSS2 -64 dBm @ MCS9NSS2	5 GHz 802.11ac (VTH80) -87 dBm @ MCS0NSS1 -87 dBm @ MCS1NSS1 -81 dBm @ MCS2NSS1 -79 dBm @ MCS3NSS1 -75 dBm @ MCS4NSS1 -73 dBm @ MCS5NSS1 -70 dBm @ MCS6NSS1 -68 dBm @ MCS7NSS1 -65 dBm @ MCS8NSS1 -62 dBm @ MCS9NSS1 -85 dBm @ MCS0NSS2 -85 dBm @ MCS1NSS2 -79 dBm @ MCS2NSS2 -77 dBm @ MCS3NSS2 -73 dBm @ MCS4NSS2 -71 dBm @ MCS5NSS2 -68 dBm @ MCS6NSS2 -66 dBm @ MCS7NSS2 -62 dBm @ MCS8NSS2 -59 dBm @ MCS9NSS2	-

组网应用

AP3030DN为经济适用型无线AP（Access Point），支持2×2MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足网络部署要求。由于对802.11ac标准的支持，可使无线网络带宽突破千兆，极大地增强用户对无线网络地使用体验。

AP3030DN结构较为简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如中小型企业以及企业分支，提供基本的802.11n/ac无线接入网络。该类型设备可根据不同环境灵活实施分布。

AP3030DN支持FAT AP和FIT AP两种工作模式，根据网络规划的需要，可以灵活地在FAT AP和FIT AP两种工作模式中切换。

当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为FAT AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管理网络中的所有的AP设备，此时需要将其AP工作模式切换到FIT AP模式。

Fit AP典型组网图(接入点模式)：

在上述组网中，AP3030DN作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。

Fit AP WDS典型组网图（网桥模式-点对点）：

Fit AP WDS典型组网图（网桥模式-点对多点）：

在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

Fit AP Mesh典型组网图：

在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。
