华为（HUAWEI）AP7110DN-AGN-DC无线AP 双频900M室内增强无线AP 无线接入点

0

华为（HUAWEI）AP7110DN-AGN-DC无线AP 双频900M室内增强无线AP 无线接入点

华为（HUAWEI）AP7110DN-AGN-DC无线AP 双频900M室内增强无线AP 无线接入点

技术规格

参数 AP7110DN-AGN
尺寸（长×宽×高） 200mm×200mm×45mm
电源输入 DC 12V±10%
POE供电：-48V DC
满足802.af/at以太网供电标准
最大功耗 15.7W
工作温度 -10℃～+55℃
天线类型/增益 可拆卸式RP-SMA无线天线2.4G：2.5dBi
5G：4dBi
可同时在线的用户数量 ≤256
最大发射功率 25dBm（组合功率）
MIMO:空间流 3×3:3
无线协议 802.11a/b/g/n
最高速率 900Mbps

 AP7110系列产品详情

列产品详情页

产品外观

外观

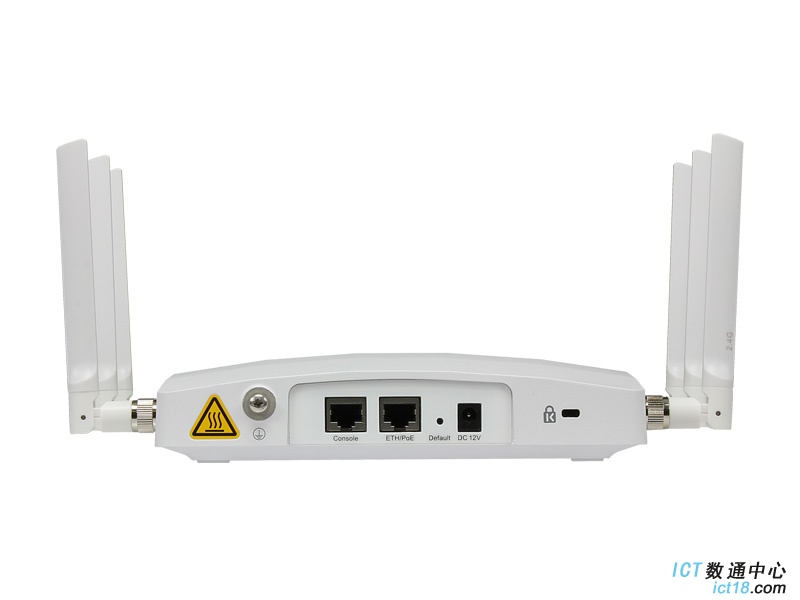

端口

  • 1.接地点：当需要AP设备接地时，可以将接地线连到此接地点。
  • 2.Console口。
  • 3.ETH/PoE：10/100/1000M，用于有线以太网连接。并且支持PoE供电。
  • 4.Default：缺省按钮，长按超过3秒恢复出厂缺省值。
  • 5.电源输入接口：12V DC。
  • 6.Lock设备锁接口：用于保证设备的防盗安全。

LED指示灯

信息类型 SYS LED Link LED WiFi LED 意义
启动状态 绿色常亮 - - 系统正在初始化。
绿色闪烁 - - 内存检测OK，软件系统OK，初始化OK。
红色常亮 - - 内存检测失败或软件系统加载失败。
运行与连接 绿色慢闪(0.5Hz) 灭 灭 系统正常；以太网未连通；未使能无线射频，没有无线用户接入。
绿色闪烁 系统正常；以太网未连通；有2.4G用户接入并有数据流量传输，数据流量越大闪的越快。
黄色闪烁 系统正常；以太网未连通；有5G用户接入并有数据流量传输，数据流量越大闪的越快。
黄绿色交替闪烁 系统正常；以太网未连通；2.4G和5G同时有用户连通。
绿灯常亮或闪烁 灭 系统正常；以太网连通正常，数据流量越大，闪烁越快；未使能无线射频。
绿色闪烁 系统正常；以太网连通正常，数据流量越大，闪烁越快； 有2.4G用户接入并有数据流量传输，数据流量越大闪的越快。
黄色闪烁 系统正常；以太网连通正常，数据流量越大，闪烁越快； 有5G用户接入并有数据流量传输，数据流量越大闪的越快。
黄绿色交替闪烁 系统正常，以太网连通正常，数据流量越大，闪烁越快；2.4G和5G同时有用户连通。

产品特性

WLAN特性

  • AP7110DN-AGN兼容IEEE 802.11a/b/g/n标准
  • AP7110SN-GN兼容IEEE 802.11b/g/n标准
  • AP7110SN-GN最高整机速率达450Mbps
  • AP7110DN-AGN最高整机速率达900Mbps
  • 支持最大合并比（MRC）
  • 支持11n波束成形（beamforming）
  • 支持循环延时/循环移位分集 (CDD/CSD)
  • 支持最大似然解码（MLD）
  • 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only) AP7110DN-AGN
  • 支持802.11 动态频率选择(DFS)
  • 支持20M和40M模式下的ShortGI
  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
  • 支持自动和手动两种速率调节方式，默认方式为自动速率调节方式
  • 支持WLAN信道管理和信道速率调整
  • 支持信道自动扫描功能，自动规避干扰
  • 支持AP中每个SSID可独立配置隐藏功能，支持中文SSID
  • 支持自动隐藏SSID，即当接入终端达到接入上限后，自动隐藏该SSID
  • 支持SST（signal sustain technology）
  • 支持U-APSD节电模式 Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发 Fit AP工作模式下支持AP自动上线功能
  • Fit AP工作模式下支持WDS
  • Fit AP工作模式下支持Mesh
  • 支持Mesh双MPP组网
  • 支持Hotspot2.0
  • 支持802.11k、802.11v协议的智能漫游

网络特性

  • 符合IEEE 802.3u标准
  • 支持速率和双工模式的自协商，自动MDI/MDI-X
  • 支持根据用户接入的SSID划分VLAN
  • 支持VLAN ID (1-4094)，每射频可设置16个VAP
  • 支持AP上联口管理通道以tag和untag两种模式组网
  • 支持DHCP Client，通过DHCP方式获取IP地址
  • 支持业务数据的隧道转发和直接转发两种方式
  • 支持同一VLAN中不同的无线终端之间的访问隔离
  • 支持mDNS网关协议，可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能
  • 支持用户访问控制（ACL）
  • 支持LLDP链路发现
  • Fit AP工作模式下支持直接转发模式下的CAPWAP中断业务保持
  • Fit AP工作模式下支持AC统一认证
  • Fit AP工作模式下支持AC双链路备份、VRRP热备份
  • 支持Native IPv6
  • 支持IPv4/IPv6双协议栈
  • 支持IPv6 Portal
  • 支持IPv6 SAVI
  • 支持IPv4/IPv6 ACL等
  • 支持Soft GRE

QoS特性

  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
  • 支持按射频管理WMM参数
  • 支持WMM节电模式
  • 支持上行报文优先级映射和下行流量映射
  • 支持队列映射和调度
  • 支持基于每用户的带宽限制
  • 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验

安全特性

  • 支持Open-System认证方式
  • 支持WEP认证/加密方式
  • 支持WPA/WPA2–PSK认证/加密方式
  • 支持WPA/WPA2–802.1X认证/加密方式
  • 支持WAPI认证/加密方式
  • 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
  • 支持DHCP Snooping
  • 支持DAI（Dynamic ARP Inspection）
  • 支持IPSG（IP Source Guard）
  • 支持802.11w协议，对管理帧进行加密

维护特性

  • Fit AP工作模式下支持通过AC对AP进行的集中管理和维护
  • Fit AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用
  • Fit AP工作模式下支持WDS零配置部署
  • Fit AP工作模式下支持Mesh零配置部署
  • 支持批量自动升级
  • AP支持Telnet和串口两种本地管理方式
  • 支持网管实时监控用户配置信息和快速故障定位
  • 支持AP系统状态告警
  • 支持Dying Gasp

BYOD

  • 支持基于MAC OUI识别设备类型
  • 支持基于HTTP User-Agent信息识别设备类型
  • 支持基于DHCP Option信息识别设备类型
  • 支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

  • 支持对AeroScout、Ekahau的Tag定位
  • 支持对Wi-Fi终端的定位

频谱分析

  • 对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别
  • 与eSight配合，对干扰源进行定位和频谱显示

产品规格

基本参数

项目 描述
物理参数 尺寸（长×宽×高） 200mm×200mm×45mm
重量 1.0 kg
系统内存 256 MB DDR3

32 MB Flash
电源参数 电源输入 DC 12V±10%

POE供电：-48V DC

满足802.3at以太网供电标准
最大功耗 AP7110DN-AGN：15.7W

AP7110SN-GN：8.7W

说明:实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数 工作温度 -10℃～+55℃
存储温度 -40℃～+70℃
工作湿度 5%～95%（非凝结）
防水等级 IP41
海拔 –60m～5000m

射频参数

项目 描述
天线类型 可拆卸式RP-SMA无线天线
天线增益 AP7110DN-AGN：

2.4G：2.5dBi

5G：4dBi

AP7110SN-GN：2.5 dBi
可同时在线的用户数量 ≤256
每射频口最大发射功率 20dBm

发射功率支持1dB步长调整，可调范围支持从最大发射功率向下20dB。

说明 实际发射功率遵照不同国家和地区法规而有所不同。
AP7110DN-AGN非重叠频道最大数量 2.4 GHz

802.11b/g

20MHz: 3

802.11n

20MHz: 3

40MHz: 1

 5 GHz

802.11a

20MHz: 5

802.11n

20MHz: 5

40MHz: 2
说明：

不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道列表》。
AP7110SN-GN非重叠频道最大数量 802.11b/g

20MHz: 3

802.11n

20MHz: 3

40MHz: 1
说明：不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道列表》。
支持的信道速率 802.11b: 1、2、5.5和11Mb/s
802.11g：6、9、12、18、24、36、48和54Mb/s
802.11n 数据速率：

AP7110DN-AGN：2.4GHz和5GHz

AP7110SN-GN：2.4GHz
GI2=800ns GI=400ns
20MHz速率（Mb/s） 40MHz速率（Mb/s） 20 MHz 速率 (Mb/s) 40MHz速率（Mb/s）
6.5 @ MCS10 13.5 @ MCS0 7.2 @ MCS0 15 @ MCS0
13 @ MCS1 27 @ MCS1 14.4 @ MCS1 30 @ MCS1
19.5 @ MCS2 40.5 @ MCS2 21.7 @ MCS2 45 @ MCS2
26 @ MCS3 54 @ MCS3 28.9 @ MCS3 60 @ MCS3
39 @ MCS4 81 @ MCS4 43.3 @ MCS4 90 @ MCS4
52 @ MCS5 108 @ MCS5 57.8 @ MCS5 120 @ MCS5
58.5 @ MCS6 121.5 @ MCS6 65 @ MCS6 135 @ MCS6
65 @ MCS7 135 @ MCS7 72.2 @ MCS7 150 @ MCS7
13 @ MCS8 27 @ MCS8 14.4 @ MCS8 30 @ MCS8
26 @ MCS9 54 @ MCS9 28.9 @ MCS9 60 @ MCS9
39 @ MCS10 81 @ MCS10 43.3 @ MCS10 90 @ MCS10
52 @ MCS11 108 @ MCS11 57.8 @ MCS11 120 @ MCS11
78 @ MCS12 162 @ MCS12 86.7 @ MCS12 180 @ MCS12
104 @ MCS13 216 @ MCS13 115.6 @ MCS13 240 @ MCS13
117 @ MCS14 243 @ MCS14 130 @ MCS14 270 @ MCS14
130 @ MCS15 270 @ MCS15 144.4 @ MCS15 300 @ MCS15
19.5 @ MCS16 40.5 @ MCS16 21.7 @ MCS16 45 @ MCS16
39 @ MCS17 81 @ MCS17 43.3 @ MCS17 90 @ MCS17
58.5 @ MCS18 121.5 @ MCS18 65 @ MCS18 135 @ MCS18
78 @ MCS19 162 @ MCS19 86.7 @ MCS19 180 @ MCS19
117 @ MCS20 243 @ MCS20 130 @ MCS20 270 @ MCS20
156 @ MCS21 324 @ MCS21 173.3 @ MCS21 360 @ MCS21
175.5 @ MCS22 364.5 @ MCS22 195 @ MCS22 405 @ MCS22
195 @ MCS23 405 @ MCS23 216.7 @ MCS23 450 @ MCS23
说明

1MCS指数：调制和编码方案（MCS）指数，确定空间流的数量、调制、编码率以及数据速率值。

2GI：符号之间的保护间隔（GI），帮助接收器克服多路径延迟的影响。
AP7110DN-AGN接收灵敏度 2.4 GHz

802.11b (CCK)

-97 dBm @ 1 Mb/s

-92 dBm @ 2 Mb/s

-93 dBm @ 5.5 Mb/s

-89 dBm @ 11 Mb/s

 2.4 GHz

802.11g (non-HT20)

-93 dBm @ 6 Mb/s

-90 dBm @ 9 Mb/s

-90 dBm @ 12 Mb/s

-88 dBm @ 18 Mb/s

-84 dBm @ 24 Mb/s

-81 dBm @ 36 Mb/s

-77 dBm @ 48 Mb/s

-74 dBm @ 54 Mb/s

 2.4 GHz

802.11n (HT20)

-93 dBm @ MCS0

-90 dBm @ MCS1

-88 dBm @ MCS2

-82 dBm @ MCS3

-79 dBm @ MCS4

-75 dBm @ MCS5

-73 dBm @ MCS6

-72 dBm @ MCS7

-87 dBm @ MCS8

-86 dBm @ MCS9

-86 dBm @ MCS10

-83 dBm @ MCS11

-79 dBm @ MCS12

-75 dBm @ MCS13

-74 dBm @ MCS14

-73 dBm @ MCS15

-87 dBm @ MCS16

-86 dBm @ MCS17

-86 dBm @ MCS18

-83 dBm @ MCS19

-79 dBm @ MCS20

-75 dBm @ MCS21

-74 dBm @ MCS22

-73 dBm @ MCS23

 2.4 GHz

802.11n(HT40)

-86 dBm @ MCS0

-86 dBm @ MCS1

-84 dBm @ MCS2

-80 dBm @ MCS3

-77 dBm @ MCS4

-72 dBm @ MCS5

-70 dBm @ MCS6

-68 dBm @ MCS7

-86 dBm @ MCS8

-86 dBm @ MCS9

-84 dBm @ MCS10

-80 dBm @ MCS11

-77 dBm @ MCS12

-72 dBm @ MCS13

-71 dBm @ MCS14

-70 dBm @ MCS15

-86 dBm @ MCS16

-86 dBm @ MCS17

-84 dBm @ MCS18

-80 dBm @ MCS19

-77 dBm @ MCS20

-72 dBm @ MCS21

-71 dBm @ MCS22

-70 dBm @ MCS23
5 GHz

802.11a (non-HT20)

-93 dBm @ 6 Mb/s

-90 dBm @ 9 Mb/s

-89 dBm @ 12 Mb/s

-86 dBm @ 18 Mb/s

-83 dBm @ 24 Mb/s

-80 dBm @ 36 Mb/s

-75 dBm @ 48 Mb/s

-74 dBm @ 54 Mb/s

 5 GHz

802.11n (HT20)

-93 dBm @ MCS0

-88 dBm @ MCS1

-86 dBm @ MCS2

-81 dBm @ MCS3

-78 dBm @ MCS4

-74 dBm @ MCS5

-72 dBm @ MCS6

-71 dBm @ MCS7

-89 dBm @ MCS8

-86 dBm @ MCS9

-84 dBm @ MCS10

-80 dBm @ MCS11

-77 dBm @ MCS12

-72 dBm @ MCS13

-70 dBm @ MCS14

-69 dBm @ MCS15

-89 dBm @ MCS16

-86 dBm @ MCS17

-84 dBm @ MCS18

-80 dBm @ MCS19

-77 dBm @ MCS20

-72 dBm @ MCS21

-70 dBm @ MCS22

-69 dBm @ MCS23

 5 GHz

802.11n (HT40)

-87 dBm @ MCS0

-85 dBm @ MCS1

-83 dBm @ MCS2

-79 dBm @ MCS3

-75 dBm @ MCS4

-71 dBm @ MCS5

-68 dBm @ MCS6

-67 dBm @ MCS7

-86 dBm @ MCS8

-83 dBm @ MCS9

-81 dBm @ MCS10

-76 dBm @ MCS11

-73 dBm @ MCS12

-69 dBm @ MCS13

-68 dBm @ MCS14

-66 dBm @ MCS15

-86 dBm @ MCS16

-83 dBm @ MCS17

-81 dBm @ MCS18

-76 dBm @ MCS19

-73 dBm @ MCS20

-69 dBm @ MCS21

-68 dBm @ MCS22

-66 dBm @ MCS23
AP7110SN-GN接收灵敏度 802.11b (CCK)：

-97 dBm @ 1 Mb/s

-92 dBm @ 2 Mb/s

-93 dBm @ 5.5 Mb/s

-89 dBm @ 11 Mb/s

 802.11g (non-HT20)：

-93 dBm @ 6 Mb/s

-90 dBm @ 9 Mb/s

-90 dBm @ 12 Mb/s

-88 dBm @ 18 Mb/s

-84 dBm @ 24 Mb/s

-81 dBm @ 36 Mb/s

-77 dBm @ 48 Mb/s

-74 dBm @ 54 Mb/s

 802.11n(HT20)：

-93 dBm @ MCS0

-90 dBm @ MCS1

-88 dBm @ MCS2

-82 dBm @ MCS3

-79 dBm @ MCS4

-75 dBm @ MCS5

-73 dBm @ MCS6

-72 dBm @ MCS7

-87 dBm @ MCS8

-86 dBm @ MCS9

-86 dBm @ MCS10

-83 dBm @ MCS11

-79 dBm @ MCS12

-75 dBm @ MCS13

-74 dBm @ MCS14

-73 dBm @ MCS15

-87 dBm @ MCS16

-86 dBm @ MCS17

-86 dBm @ MCS18

-83 dBm @ MCS19 -79 dBm @ MCS20

-75 dBm @ MCS21

-74 dBm @ MCS22

-73 dBm @ MCS23

 802.11n(HT40)：

-86 dBm @ MCS0

-86 dBm @ MCS1

-84 dBm @ MCS2

-80 dBm @ MCS3

-77 dBm @ MCS4

-72 dBm @ MCS5

-70 dBm @ MCS6

-68 dBm @ MCS7

-86 dBm @ MCS8

-86 dBm @ MCS9

-84 dBm @ MCS10

-80 dBm @ MCS11

-77 dBm @ MCS12

-72 dBm @ MCS13

-71 dBm @ MCS14

-70 dBm @ MCS15

-86 dBm @ MCS16

-86 dBm @ MCS17

-84 dBm @ MCS18

-80 dBm @ MCS19

-77 dBm @ MCS20

-72 dBm @ MCS21

-71 dBm @ MCS22

-70 dBm @ MCS23

组网应用

AP7110DN-AGN和AP7110SN-GN可以为大中规模企业级高密度场景提供最高性能的无线服务，该类型设备可根据不同环境灵活实施分布。AP7110DN-AGN也可同时工作在AP和桥接等混合模式下。

Fit AP典型组网图(接入点模式)

在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。

Fit AP WDS典型组网图（网桥模式-点对点）

Fit AP WDS典型组网图（网桥模式-点对多点）

在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

Fit AP Mesh典型组网图

在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。
