华为NetEngine AR6710系列企业路由器
全新一代路由器，基于ARM架构多核处理器和无阻塞交换架构，应用于SD-WAN解决方案场景，路由交换安全融合，满足企业客户对网络设备路由交换安全的需求，可广泛部署于大中型园区网出口、中小型企业总部或分支等场景。
产品概述
NetEngine AR6710 系列路由器是华为公司研制的全新一代路由器，它基于 ARM 架构多核处理器和无阻塞交换架构，主要应用于 SD-WAN 解决方案场景，满足了企业业务多元化和云化趋势下对网络设备高性能的需求。
华为 NetEngine AR6710 系列企业路由器可以按需部署在中小型企业总部或分支，提供企业网络出口能力。该系列包括NetEngine AR6710-L26T2X4，NetEngine AR6710-L50T2X4，NetEngine AR6710-L8T3TS1X2，AR6710-L14T2X4，AR6710-H4T4X2Y7 适配不同规模的企业业务组网需求。
 NetEngine AR6710-L26T2X4 |
● 固定 WAN 接口：2*10GE 光，2*GE 电（所有 WAN 口可切换为LAN 口） ● 固定 LAN 接口：24*GE 电（所有 LAN 口可切换为 WAN 口） ● 外形尺寸（H x W x D）：44.4 mm x 442.0 mm x 420.0 mm |
NetEngine AR6710-L50T2X4 |
● 固定 WAN 接口：2*10GE 光，2*GE 电（所有 WAN 口可切换为LAN 口） ● 固定 LAN 接口：48*GE 电（所有 LAN 口可切换为 WAN 口） ● 外形尺寸（H x W x D）：44.4 mm x 442.0 mm x 420.0 mm |
NetEngine AR6710-L8T3TS1X2 |
● 固定 WAN 接口：2*GE Combo，1*10GE 光（所有 WAN 口可切换为 LAN 口） ● 固定 LAN 接口：1*GE Combo，8*GE 电（可切换为 WAN 口） ● 外形尺寸（H x W x D）：44.4mm × 442mm × 220.4mm |

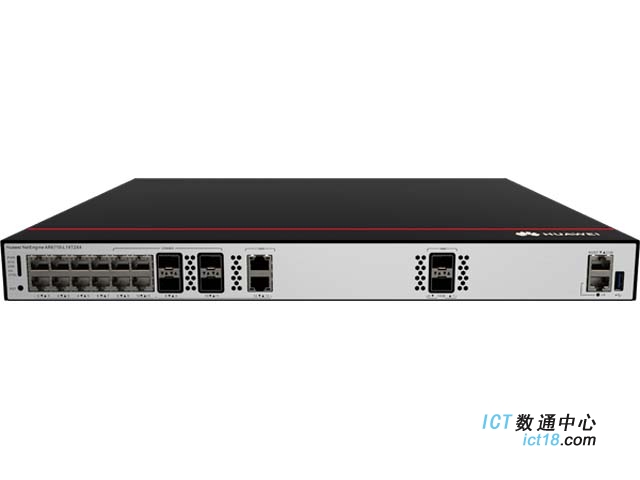

NetEngine AR6710-L14T2X4 |
● 固定 WAN 接口：2*GE 电，2*10GE 光（所有 WAN 口可切换为LAN 口） ● 固定 LAN 接口：4*GE Combo，8*GE 电（可切换为 WAN 口） ● 外形尺寸（H x W x D）：43.9mm × 442mm × 420.0mm |
NetEngine AR6710-H4T4X2Y7 |
● 固定 WAN 接口：2*25GE 光，4*10GE 光，4*GE 电（所有WAN 口可切换为 LAN） ● 外形尺寸（H x W x D）：43.9mm × 442mm × 420.0mm |
*说明：所有款型的 10GE 光都可以兼容 GE 光，25GE 光兼容 10GE 光；
特性与价值
华为 NetEngine AR6710 系列特性与价值
| 业务需求 | 特性及价值 |
| 高性能 | ● ARM 架构多核处理器和无阻塞交换架 ● 提供领先于业界平均水平的性能，为关键业务提供低时延体验 |
| 高可靠 | ● 提供企业业务的链路备份，提高业务接入的可靠性 ● 毫秒级的故障检测和判断机制，缩短业务中断时间 |
| 易运维 | ●支持 SD-WAN 管理， SNMP 网管等多种管理方式，简化网络部署，降低 OPEX |
| SD-WAN | ● 内置 SD-WAN 解决方案，构建低成本、商业级的互联网连接 ● 支持应用识别；基于链路质量的智能选路，保证关键应用体验 ● 多链路选路、双网关站点灵活组网；端到端 IPSec 加密，设备安全可信，保障业务安全传输 |
华为 NetEngine AR6710 系列架构亮点
| 架构 | 价值 |
| 多核处理器 | 高性能多核处理器支持高速 WAN 连接，强大的路由计算能力，增强 L4~L7 业务处理效率。 |
| 高密网络接口 | WAN 接口：2*25GE SFP28 光口，2*10GE 光，2*GE 电，LAN 接口：24*GE 电 / 48*GE 电 |
产品规格
| 规格名称 | NetEngine AR6710-L26T2X4 | NetEngine AR6710-L50T2X4 | NetEngine AR6710-L8T3TS1X2 | NetEngine AR6710-L14T2X4 | NetEngine AR6710-H4T4X2Y7 |
| 系统参数 | |||||
| SD-WAN 转发性能*（IMIX） | 1.2G | 1.2G | 1.2G | 1.8Gbps | 9Gbps |
| 固定 WAN 接口 | 2*10GE 光，2*GE 电 | 2*GE Combo，1*10GE 光（兼容GE 光） | 2*GE 电，2*10GE 光（兼容GE 光） | 2*25GE 光（兼容10GE 光） ， 4*10GE 光（兼容 GE 光）， 4*GE 电（所有WAN口可切换为 LAN） |
|
| 固定 LAN 接口 | 24*GE 电 | 48*GE 电 | 1*GE Combo，8*GE 电（可切换为WAN 口） | 4*GE Combo，8*GE 电（可切换为WAN 口） | |
| SIC 插槽 | 4 | 2 | 4 | 4 | |
| WSIC 插槽（缺省/最大**） | 0/2 | 0/1 | 0/2 | 1/4 | |
| 串行辅助/控制台端口 | 1* RJ45 Console 串口 | 2* USB | 1*USB | 1*USB | |
| USB 接口 | 1*USB | 4GB | 4GB | 8GB | |
| 内存 | 4GB | 2GB | 2GB | 8GB | |
| Flash | 2GB | 支持 | 支持 | 支持 | |
| 热插拔 | 支持 | ||||
| 尺寸与重量 | |||||
| 不带外型尺寸（H*W*D） | 44.4 mm x 442.0 mm x 420.0 mm | 44.4mm ×442.0mm ×220.4mm | 43.9 mm x 442.0mm x 420.0 mm | 43.9 mm x 442.0 mmx 420.0 mm | |
| 带外型尺寸（H*W*D） | 44.4 mm x 442.0 mm x 470.0mm | 44.4mm ×442.0mm × 225.2mm | 43.9 mm x 442.0mm x 470.0 mm | 43.9 mm x 442.0mm x 470.0 mm | |
| 装运箱尺寸（H*W*D） | 175.0 mm x 550.0 mm x 650.0 mm | 390 mm × 570mm ×390mm | 175.0 mm x 550.0mm x 650.0 mm | 175.0 mm x 550.0mm x 650.0 mm | |
| 可安装机架 | IEC | ||||
| 占用机架高度 | 1U | ||||
| 电源规格、功耗及散热 | |||||
| 额定输入电压（AC） | 100 V to 240 V |
||||
| 额定输入频率（AC） | 50 Hz/60 Hz | ||||
| 最大输入电压范围（AC） | 90 V to 264 V | ||||
| 最大输入电流（AC） | 5.5A | 5.5A | 2A | 5.5A | 5A |
| 电源冗余 | 双电源，热插拔 | 双电源，热插拔 | NA | 双电源，不可插拔 | 双电源，热插拔 |
| 风扇 | 内置风扇，不可插拔 | 内置风扇，不可插拔 | 内置风扇，不可插拔 | 内置风扇，不可插拔 | 双风扇，可插拔 |
| 风道 | 左进冷风、右出热风 | 左进冷风、右出热风 | 左进冷风、右出热风 | 左进冷风、右出热风 | 左进冷风、右出热风 |
| 噪声水平 | 57.2dB | 57.6dB | 49.6dB | 57.2dB | 66.1dB |
| 环境参数 | |||||
| 工作环境温度 | 0℃～45℃ | ||||
| 工作环境湿度 | 5～95%（不结露 | ||||
| 工作环境海拔 | 小于 5000m | ||||
| 存储环境温度 | -40℃~70℃ | ||||
| 存储环境海拔 | 小于 5000m | ||||
软件特性及协议
| 规格名称 | NetEngine AR6710 系列 |
| 基础功能 | DHCP server/client/relay， NAT，子接口管理 |
| 局域网 | IEEE 802.1P，IEEE 802.1Q，IEEE 802.3 ，VLAN 管理，MAC 管理，STP 等 |
| IPv4 单播路由 | 路由策略，静态路由，RIP，OSPF，IS-IS，BGP |
| IPv6 单播路由 | 静态路由，路由策略， RIPng，OSPFv3，IS-ISv6，BGP4+ |
| IPv6 基本功能 | IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL，ICMPv6，DNSv6，DHCPv6 |
| 隧道技术 | GRE，Eth over GRE，NAT STUN，IPsec，IPv6 过渡技术 |
| VPN | SD-WAN EVPN, SRv6 |
| 广域优化 | A-FEC、数据消冗 |
| 组播 | IGMP V1/V2/V3, PIM SM, PIM DM, MSDP |
| MPLS | LDP，MPLS L3VPN，动态 LSP，IP FRR，LDP FRR，MPLS 6VPE，MPLS 6PE |
| QoS | 优先级映射，流量监管（CAR），流量整形，拥塞避免，拥塞管理， MQC（流分类，流行为，流策略），端口三级调度和三级整形（Hierarchical QoS），智能应用控制（SAC），SPR，SaaS 选路 |
| 安全 | ACLv4/v6，NGFW，AAA，RADIUS，HWTACACS，NAC，PKI，广播风暴抑制，ARP 安全，ICMP防攻击，URPF，CPCAR，攻击源追踪，国密算法 SM3/SM4，AV，IPS，URL 过滤 |
| 管理维护 | 升级管理，设备管理，GTL，SNMP（v1/v2c/v3），RMON，NTP， Auto-Config，U 盘/DHCP 开局，邮件开局，NetConf/YANG，CLI， TCP FPM， NQA，iFIT，NetStream |
安全和法规标准
| 规格名称 | NetEngine AR6710 系列 |
| EMC 标准 | ·CISPR32 Class A ·EN 55032 Class A ·CISPR24 ·EN 55024 ·ETSI EN 300 386 ·AS/NZS CISPR32 Class A ·FCC Part 15 Subpart B Class A ·ICES 003 Class A ·IEC 61000-3-2 ·EN 61000-3-2 ·IEC 61000-3-3 ·EN 61000-3-3 ·GB 9254 ·VCCI-CISPR32 Class A |
| 环境标准 | ·RoHS ·REACH ·WEEE |
| 安全标准 | ·IEC 60950-1 ·EN 60950-1 ·UL 60950-1 ·CSA C22.2 No 60950-1 ·GB 4943.1 |
组网应用
在 SD-WAN 解决方案中，华为 NetEngine AR6710 可以作为中小型企业总部或分支的网关设备，支持 MPLS 专线和 Internet 等多种物理链路，由 iMaster NCE 提供统一的可视化管理。华为 NetEngine AR6710 企业路由器集成了丰富的 SD-WAN 特性，
通过应用智能识别、智能选路等手段为企业构建更好的业务体验。 详细了解华为 SD-WAN 解决方案，敬请访问：https://e.huawei.com/cn/solutions/business-needs/enterprise-network/sd-wan。
SD-WAN场景组网图
订购信息
NetEngine AR6710 系列的设备选配共分 2 步，即主机选型，软件配置。
● 主机
根据上行端口类型和业务需求进行选配主机型号。
● 软件
NetEngine AR6710 系列的软件分为基础软件和功能 License 软件。基础软件包含路由、交换、安全等基础特性。功能License 软件包括特色功能包，如 AC 等。
| 主机型号 | 订购信息 |
| NetEngine AR6710-L26T2X4 | AR6710-L26T2X4, 2*10GE(SFP+), 26*GE Copper,1*USB3.0,4*SIC |
| NetEngine AR6710-L50T2X4 | AR6710-L50T2X4, 2*10GE(SFP+), 50*GE Copper,1*USB3.0,4*SIC |
| NetEngine AR6710-L8T3TS1X2 | AR6710-L8T3TS1X2，2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB 2.0, 2*SIC |
| NetEngine AR6710-L14T2X4 | AR6710-L14T2X4，2*10GE(SFP+) WAN, 2*GE Copper WAN, 4*GE combo LAN, 8*GE Copper LAN, 1*USB 2.0, 4*SIC |
| NetEngine AR6710-H4T4X2Y7 | AR6710-H4T4X2Y7，2*25GE(SFP28), 4*10GE(SFP+), 4*GE Copper, 1*USB 3.0,6*SIC |
| License | 订购信息 |
| AR67-L-LIC-Basic-IFIT | AR6700 基础 IFIT 增值包 |
| AR67-L-LIC-Enhance-IFIT | AR6700 增强 IFIT 增值包 |
| AR67-L-LIC-Enh-WANOP | AR6700 高级广域优化增值包 |
| N1-AR67-L-F | AR6700 智简园区基础包(包合 SD-WAN) |
| N1-AR67-L-A | AR6700 智简园区高级包(包含 SD-WAN) |
| N1-AR67-L-SRv6 | AR6700 智简园区扩展包,SRv6 |
| N1-AR67-L-APP | AR6700 智简园区扩展包,应用分析 |
