华为数通智选S7706交换机 (含一体化非PoE总装机箱,SRUH主控板*2,800W交流电源*2)

华为数通智选FutureMatrix S7700系列交换机

FutureMatrix S7700系列交换机是面向企业网络市场推出的高端框式交换机，经华为数通智选认证，可提供3槽位，6槽位，12槽位等款型。 具有增强的三层特性，简易的运行维护，灵活的以太组网，成熟的IPv6特性等特点，可广泛部署于中大型园区网络、数据中心核心/汇聚场景。

产品概述

FutureMatrix S7700 系列交换机（以下简称“S7700”）是面向下一代企业网络架构而推出的高端智能路由交换机，具有增强的三层特性，简易的运行维护，灵活的以太组网，成熟的IPv6 特性等特点。该系列交换机集交换和路由于一体，可为企业客户快速构建高品质园区承载网络，为终端及用户提供数据接入及业务保障服务。

S7700 系列交换机可提供 3、6 及 12 个板卡槽位三种产品形态，可支持交换能力和端口密度灵活扩展。

S7700 作为新一代智能交换机采用了领先的硬件平台，前后及左后风道散热整机架构，可以大幅提升整机能效比；同时，关键部件采用冗余设计，降低设备宕机与业务中断风险；加之创新的节能控制芯片，实现了整机智能节电，是“新基建”总体背景下构建绿色节能网络的理想选择。

产品型号及外观

产品型号	产品图片	业务板描述	备注
FutureMatrix S7703		48端口百兆/千兆以太网光接口板(EC1,SFP) 48端口百兆/千兆以太网光接口板(EA1,SFP) 48端口十兆/百兆/千兆以太网电接口板(EC1,RJ45) 48端口十兆/百兆/千兆以太网电接口板(EA1,RJ45) 16端口万兆以太网光接口板（SC，SFP+） 32端口万兆以太网光接口板（SC，SFP+） 48端口千兆以太网光接口板（X6E,SFP） 24端口万兆以太网光接口和 24端口千兆以太网光接口板（X6E,SFP+） 48端口万兆以太网光接口板（X6E,SFP+） 6端口 100GE 以太网光接口板（X6E,QSFP28） 2端口 100GE 以太网光接口和4端口 40GE 以太网光接口板（X6E,QSFP28）	可插拔电源，支持AC/DC输入
FutureMatrix S7706			可插拔电源，支持AC/DC输入
FutureMatrix S7712			可插拔电源，支持AC/DC输入

产品特点

成熟可编程架构，基于网络需求平滑演进

● 内置高速、灵活、可编程的以太网络处理器，可以按网络及业务需求自定义流量的转发模式、转发行为和查找算法。通过编程实现新业务支持，客户支持进行软件版本升级，无需更换新的硬件，节省企业网络升级成本，3-6 个月即可上线，深入贴近业务，满足现在及未来的各种挑战。

多重接入认证方式，设备虚拟化极简管理

● 支持统一用户管理功能，屏蔽接入层设备能力和接入方式的差异，支持 PPPoE/802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控。

● 支持纵向虚拟化，可将汇聚及接入交换机纵向虚拟为框式交换机板卡，使得原来“核心+汇聚+接入交换机”的网络架构， 虚拟化为一台设备进行管理，简化网络管理。

数据转发性能强大，业务功能领先丰富

● 超高万兆和 100G端口密度，单台设备最大支持 72 个 40GE/100GE端口，576 个 10GE端口，576 个GE端口（光/电），充分满足多媒体视频会议、数据访问等大带宽应用需求。

● 多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。

● 支持分布式 L2/L3 MPLS VPN 功能，支持 MPLS、VPLS、分层 VPLS、VLL，满足企业VPN 等接入需求。

● 完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

运营级可靠性设计，可视化故障诊断

● 具备 5 个 9 的高可靠性，主控、电源、风扇框等关键部件采用冗余设计，所有模块均支持热插拔。

● 采用 CSS 交换机集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，同时可以通过跨框链路聚合提高链路的利用率，并消除单点故障。

● 支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。

● 支持硬件 BFD，提供 3.3ms 高精度硬件级以太OAM 功能，802.3ah、802.1ag 和 ITU-Y.1731 标准协议，网络故障发生时能够在第一时间检测所有终端 Session 联通性，图形化网管故障诊断界面，设备节点、链路自动遍历，实现网络快速故障检测与定位。

● 冗余控制引擎间主备无缝切换，设备优雅重启实现NSF 无中断转发。支持 ISSU 业务运行中软件升级，设备软件升级过程中确保关键业务和服务不中断。

多重 QoS 机制，提升关键应用体验

● 提供高品质的HQoS（Hierarchical Quality of Service）能力，支持从链路层到应用层流分类技术，具备完善的队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

● 提供硬件组播QoS 低延时队列，全面满足企业视频业务优先级保障需求，为视频会议、监控等关键业务提供高质量承载保障

● 创新的优先级调度算法，对传统QoS 队列调度进行了专门针对企业语音与视频的优化，大幅降低IP 语音时延、消除视频马赛克，提高用户体验。

IPv4/IPv6 双栈，保障 IPv6 平滑演进

● 支持IPv4/IPv6 双协议栈，支持多种隧道技术，支持 IPv6 静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6 组播，满足IPv6 独立组网和IPv4/IPv6 混合组网要求。

丰富网流分析，随时网络健康诊断

● 支持NetStream 业务分析功能，满足用户对网络流量实时采集、分析需要。

● 支持NetStream V5/V8/V9 多种报文格式，支持聚合流量模板，减轻网络采集器系统压力，支持实时流量采集、动态报表生成、属性分析、流量异常告警等功能。

● 帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。

全方位安全机制，防护内外部威胁

● 支持 MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。

● 提供完善的NAC 解决方案，支持MAC 地址认证、Portal 认证、802.1x 认证、DHCP Snooping 触发认证多种认证方式， 有效应对哑终端接入、移动设备接入和集中式IP 地址分配等多种接入方式的安全挑战，确保企业网络安全。

● 提供 2 级CPU 保护机制，支持 1K CPU 硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。

创新节能芯片，智能功耗控制

● 创新节能芯片，实现按流量动态调整功率，支持端口休眠，无流量不耗电。

● 支持IEEE 802.3az 能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功耗。

VXLAN 虚拟化，业务融合部署

● 支持基于VXLAN 的网络虚拟化，可在一张物理网络上同时承载多套业务网络或租户网络，实现企业多业务的融合部署；业务/租户网络彼此安全隔离，一网可以多用。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

● 支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现VXLAN 隧道动态建立，并且可以通过Netconf/YANG 进行配置。

智能故障诊断，快速故障定位

● 开放式智能诊断系统OIDS（Open Intelligent Diagnosis System）将常规部署于网管上的设备健康监控和故障诊断功能集成在交换机软件内部，实现设备单机侧智能诊断功能。交换机部署OIDS 后会周期性地采集并记录设备运行信息，并自动判断是否产生故障，如果产生故障则自动定位或者帮助定位故障原因，提高维护人员的故障定位效率，全面提升设备的可维护性。

智能运维

● 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件CampusInsight， CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。

● 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。

智能升级

● 基于华为在线升级平台（HOUP），该系列交换机支持智能升级，从 HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。

● 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助HOUP 平台的升级策略规范升级路径，极大降低了升级失败的风险。

云管理

● 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。

● 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS

● OPS（Open Programmability System），是基于 Python 语言的开放可编程系统。IT 管理员可以通过Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

产品规格

项目	FutureMatrix S7703	FutureMatrix S7706	FutureMatrix S7712
交换容量	38.4Tbps/168Tbps	76.8Tbps/336Tbps	153.6Tbps/672Tbps
包转发率	7200Mpps/36000Mpps	8640Mpps/57600Mpps	17280Mpps/115200Mpps
主控板槽位	2	2	2
交换网槽位	内置	2（主控集成）	2（主控集成）
业务槽位	3	6	12
冗余设计	主控、电源、监控板、风扇框
外形尺寸 mm（宽×深×高）	442×517.4×175，4U	442×517.4×441.7，10U	442×517.4×663.9，15U
机箱重量（空配）	10kg	15kg	25kg
电源类型	●  AC 电源：800W AC，3000W AC ●  DC 电源：2200W DC
额定输入电压	交流输入（800W AC）：220V AC/110V AC；50/60Hz； 交流输入（3000W AC）： ●  交流输入：220V AC/110V AC；50/60Hz； ●  直流输入：240V DC
	直流输入（2200W DC）：-48V DC/-60V DC
最大输入电压	交流输入（800W   AC）：90V AC～290V AC；47Hz～63Hz； 交流输入（3000W AC）： ●  交流输入：90V AC～290V AC；47Hz～63Hz； ●  直流输入：190V DC～290V DC 直流输入（2200W DC）：-40V DC～-72V DC
最大功耗	1000W	2200W	4200W
工作温度	-60 m-1800 m：0~45℃； 1800 m-5000 m：海拔每增加 220 米最高温度降低 1℃
存储温度	-40°C～+70°C
相对湿度	5%～95%（无凝露）
散热方式	风冷散热，智能调速

业务特性

特性	特性描述
用户管理	支持统一用户管理
	支持PPPoE、802.1X、MAC、Portal 认证方式
	支持基于流量和时长计费方式
	支持分组分域分时授权方式
VXLAN	支持VXLAN 集中式网关和分布式网关
	支持 BGP EVPN
	支持通过Netconf 配置
VLAN	支持 4K 个VLAN
	支持Access、Trunk、Hybrid 方式，支持 LNP 链路类型自协商
	支持default VLAN
	支持VLAN 交换
	支持QinQ、增强型灵活QinQ
	支持基于 MAC 的动态 VLAN 分配
ARP	支持ARP Snooping
MAC 地址功能	支持 MAC 地址自动学习和老化
	支持静态、动态、黑洞   MAC 表项
	支持源 MAC 地址过滤
	支持基于端口和VLAN 的 MAC   地址学习限制
环网保护技术	支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）
	支持 SEP 智能保护协议
	支持 BPDU 保护、Root 保护、环路保护
	支持 BPDU Tunnel
	支持ERPS 以太环保护协议（G.8032）
IP 路由	支持RIP、OSPF、ISIS、BGP 等IPv4 动态路由协议
	支持RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议
组播	支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping
	支持PIM DM、PIM SM、PIM SSM
	支持 MSDP、MBGP
	支持用户快速离开机制
	支持组播流量控制
	支持组播查询器
	支持组播协议报文抑制功能
	支持组播 CAC
	支持组播ACL
MPLS	支持 MPLS 基本功能
	支持 MPLS OAM
	支持 MPLS TE
	支持 MPLS VPN/VLL/VPLS
可靠性	支持LACP、支持跨设备 E-Trunk
	支持VRRP、BFD for VRRP
	支持 BFD for BGP/IS-IS/OSPF/静态路由
	支持NSF、GR for BGP/IS-IS/OSPF/LDP
	支持 TE FRR、IP FRR
	支持以太网OAM 802.3ah 和 802.1ag
	支持快速自愈保护技术HSR
	支持ITU-Y.1731
	支持DLDP
	支持运行中软件升级   ISSU
QoS	支持基于Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类
	支持ACL、CAR、Remark、Schedule 等动作
	支持 PQ、WRR、DRR、PQ+WRR、PQ+DRR 等队列调度方式
	支持 WRED、尾丢弃等拥塞避免机制
	支持 5 级HQoS
	支持流量整形
配置与维护	支持零配置部署
	支持 Console、Telnet、SSH 等终端服务
	支持 SNMP v1/v2c/v3 等网络管理协议
	支持通过 FTP、TFTP 方式上载、下载文件
	支持 BootROM 升级和远程在线升级
	支持热补丁
	支持用户操作日志
	支持OPS
安全和管理	802.1x 认证，Portal 认证
	MACSec
	支持NAC
	支持RADIUS 和 HWTACACS 用户登录认证
	命令行分级保护，未授权用户无法侵入
	支持防范DoS 攻击、TCP 的SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击
	支持 1K CPU 通道队列保护
	支持ICMP 实现 Ping 和 Traceroute 功能
	支持RMON
	支持 Service Chain
	支持安全启动（需使用支持安全启动的主控板）
增值业务能力	支持NAT 功能
	支持NetStream 功能
	支持IPSec 功能
	支持负载均衡功能
互通性	VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）
	LNP 链路类型协商协议（和DTP 相似功能）
	VCMP VLAN 集中管理协议（和VTP 相似功能）
绿色节能	支持 802.3az 能效以太网

解决方案应用

大型园区网络应用场景

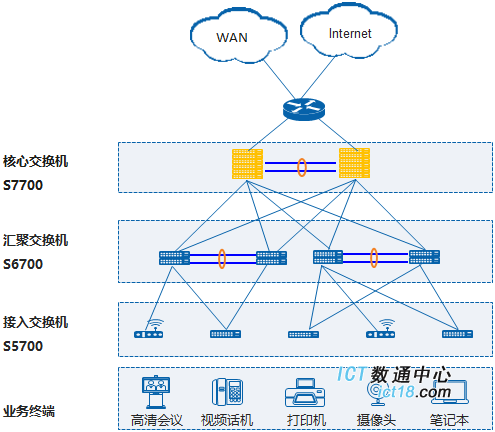

S7700 系列交换机可以作为大型企业园区汇聚交换机设备，组建高可靠、业务易扩展、易管理的企业园区网络。S7700 支持硬件CPU 通道队列，防火墙功能模块，在汇聚层为企业业务增加安全保障，保护企业核心免受 DDoS 攻击与各种安全威胁。

中小型园区网络应用场景

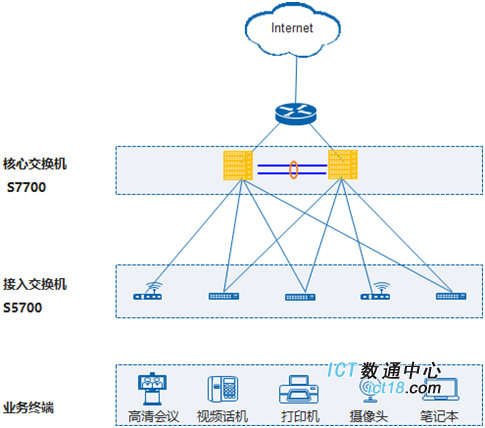

S7700 系列交换机支持OSPF、BGP、MPLS 全线速转发，可以作为中小型企业园区网络的核心设备。为中小企业园区提供高性价比、高可靠、多业务易部署的网络解决方案。

数据中心网络应用场景

S7700 系列交换机支持大带宽高密板卡，满足数据中心核心、汇聚节点海量数据吞吐能力，助力客户组建高性能、高可靠、低时延的数据中心网络。

订购信息

S7700 基本描述
S7703 总装机箱	2 个主控槽位，3 个业务板卡槽位
S7706 总装机箱	2 个主控槽位，6 个业务板卡槽位
S7712 总装机箱	2 个主控槽位，12 个业务板卡槽位
宽电压风机盒	模块化设计，热插拔
增强型宽电压风机盒	模块化设计，热插拔，增强型宽电压   68 风机盒
监控板
集中监控板	-
主控处理单元
主控处理单元A1	配套 S7703 机箱
主控交换单元H	配套 S7706/S7712 机箱
主控交换单元E	适配 S7706/S7712 机箱
主控交换单元HD	适配 S7706/S7712 机箱
主控交换单元ED	适配 S7706/S7712 机箱
业务子卡
专用集群卡	4端口万兆集群业务子卡（SFP+）
十兆/百兆/千兆以太网电接口板
48口千兆电	48端口十兆/百兆/千兆以太网电接口板(EC1,RJ45)
48口千兆电	48端口十兆/百兆/千兆以太网电接口板(EA1,RJ45)
百兆/千兆以太网光接口板
48口千兆光	48端口百兆/千兆以太网光接口板(EC1,SFP)
48口千兆光	48端口百兆/千兆以太网光接口板(EA1,SFP)
万兆以太网光接口板		版本配套说明
16口万兆光（ES1D2X16SSC2）	16端口万兆以太网光接口板（SC，SFP+）
16口万兆光（LSS7X16SS100）*	16端口万兆以太网光接口板（SC，SFP+）	R21C00SPC600 版本及以后版本
32口万兆光（ES1D2X32SSC0）	32端口万兆以太网光接口板（SC，SFP+）
32口万兆光（LSS7X32SS100）*	32端口万兆以太网光接口板（SC，SFP+）	R21C00SPC600 版本及以后版本
100G以太网光接口板
6口100GE 光	6端口100GE以太网光接口板(X6E,QSFP28)
电源
交流电源	800W 交流电源模块
	3000W 交流电源模块
直流电源	2200W 直流电源模块

备注：如需配套 SRUH/SRUE 主控使用，需将交换机软件版本升级至 R21C10 及以后版本。
