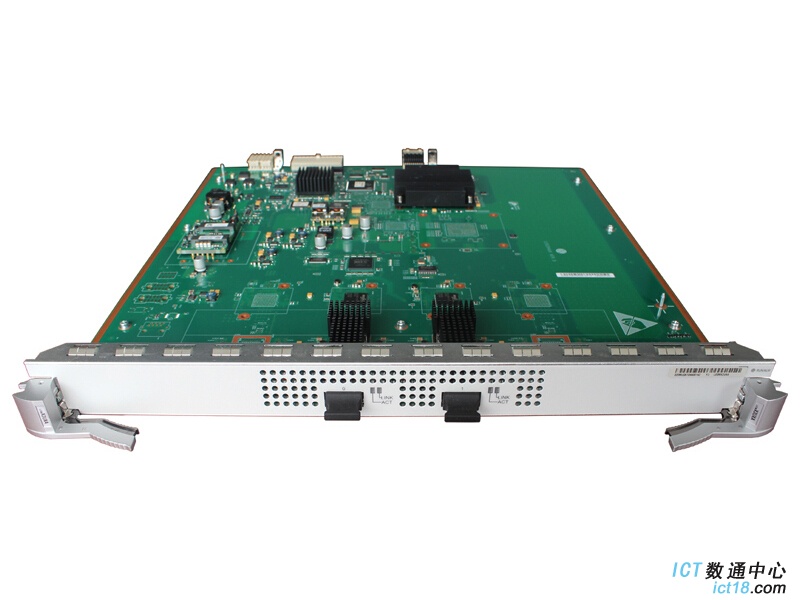

华为板卡LE0MX2UXA-2端口万兆以太网光接口板（EA，XFP）(华为S9300系列使用)
LE0MX2UXA-2端口万兆以太网光接口板（EA，XFP）
软件配套关系
表6-347 单板与机框和产品版本的配套关系表
| 单板名称 | S9310X机框 |
|---|---|
| LE0MX2UXA | V200R010C00及以后发布的版本支持 |
单板概述
LE0MX2UXA可安装在：
- S9310X机框的01号～10号槽位。
功能和特性
表6-348 LE0MX2UXA的功能和特性
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 提供2个10GE光口的数据接入和线速交换 |
| 分布式转发 | 通过分布式数据平面对数据进行并行转发 |
| 缓存 | 4MB |
| MAC大小 | 32K |
| 热插拔 | 支持 |
指示灯和接口说明

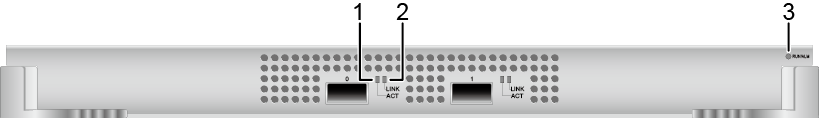

图6-152 LE0MX2UXA面板的指示灯
表6-349 LE0MX2UXA面板的指示灯说明
| 数字编号 | 指示灯 | 颜色 | 含义 |
|---|---|---|---|
| 1 | ACT灯 | 黄色 | 闪烁：表示对应的接口有数据收发。 |
| 2 | LINK灯 | 绿色 | 常亮：表示对应的接口链路已经连通。 |
| 3 | RUN/ALM：运行状态指示灯 | 绿色 | 常亮：表示该单板上电，软件未运行。
慢闪：表示该单板的系统处于正常运行状态。 快闪：表示该单板的系统正在启动。 |
| 红色 | 常亮：表示该单板故障，需要人工干预。 | ||
| 黄色 | 常亮：表示该单板处于下电状态（如执行power off命令强制下电、单板处于启动前阶段）。 |

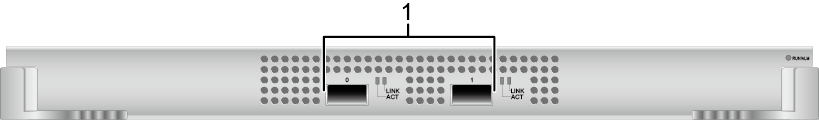

图6-153 LE0MX2UXA面板的接口
| 1 | 2个10GBASE XFP光接口 |
10GBASE XFP光接口10GBASE XFP光接口的属性如表6-350所示。
表6-350 10GBASE XFP光接口
| 属性 | 描述 |
|---|---|
| 连接器类型 | XFP |
| 光接口属性 | 由所选的XFP光模块决定。
LE0MX2UXA支持的光模块及其属性请参见8.12 10GE XFP封装光模块、8.13 10GE-CWDM XFP封装彩色光模块、8.14 10GE-DWDM XFP封装彩色光模块。 |
| 符合标准 | IEEE 802.3ae |
| 支持帧格式 | Ethernet_II、Ethernet_SAP、Ethernet_SNAP |
| 支持网络协议 | IP |
规格参数
订购信息
由于产品版本升级，单板订购信息会不定期更新。本手册仅作为使用参考，如需获取准确的订购信息，请咨询华为交换机经销商或华为当地代表处。
表6-352 订购信息表
| 部件编码 | 单板描述 | 单板型号 |
|---|---|---|
| 03020MUQ | 2端口万兆以太网光接口板（EA，XFP） | LE0MX2UXA |
