LSS7G48TX6E0（03034DGW：48端口百兆/千兆以太网电接口板(X6E,RJ45)）

概述

表7-573 LSS7G48TX6E0基本信息

属性 描述
描述 48端口百兆/千兆以太网电接口板(X6E,RJ45)
部件编码 03034DGW
型号 LSS7G48TX6E0

外观

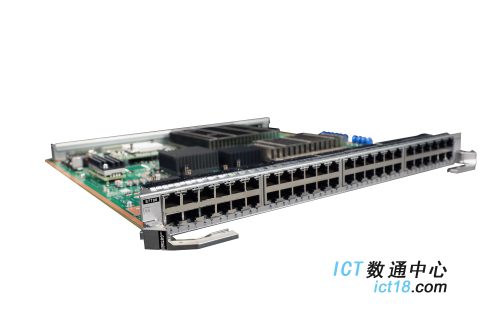

图7-273 LSS7G48TX6E0外观

配套关系

表7-574 LSS7G48TX6E0与产品型号的配套关系

产品 产品型号 起始支持版本 可插槽位号 使用限制
S7700 S7703 V200R021C00 01-03 不支持与ES0D00MCUA00和ES1D2MCUAC00主控板配套使用。
S7700 S7703 PoE V200R021C00 01-03 不支持与ES0D00MCUA00和ES1D2MCUAC00主控板配套使用。
S7700 S7706 V200R021C00 01-06 不支持与ES0D00SRUA00、ES1D2SRUAC00和ES0D00SRUB00主控板配套使用。
S7700 S7706 PoE V200R021C00 01-06 不支持与ES0D00SRUA00、ES1D2SRUAC00和ES0D00SRUB00主控板配套使用。
S7700 S7712 V200R021C00 01-12 不支持与ES0D00SRUA00、ES1D2SRUAC00和ES0D00SRUB00主控板配套使用。

指示灯

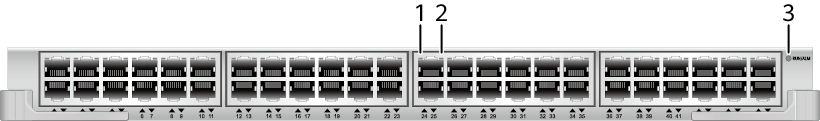

图7-274 LSS7G48TX6E0指示灯
1. 上部电接口LINK/ACT灯 2. 下部电接口LINK/ACT灯 3. RUN/ALM：运行状态指示灯
表7-575 LSS7G48TX6E0指示灯说明

指示灯丝印 指示灯名称 指示灯颜色 指示灯状态 状态描述
- 上部电接口LINK/ACT灯 绿色 常亮 表示对应的接口链路已经连通。
绿色 闪烁 表示对应的接口有数据收发。
- 下部电接口LINK/ACT灯 绿色 常亮 表示对应的接口链路已经连通。
绿色 闪烁 表示对应的接口有数据收发。
RUN/ALM 运行状态指示灯 绿色 常亮 表示该单板上电。前30秒内常亮，表示CPU正在启动；如果30秒后仍然常亮，表示软件未运行。
绿色 慢闪 表示该单板的系统处于正常运行状态。
绿色 快闪 表示该单板的系统正在启动。
红色 常亮 表示该单板故障，需要人工干预。
黄色 常亮 表示该单板处于下电状态（如执行power off命令强制下电、单板处于启动前阶段）

接口

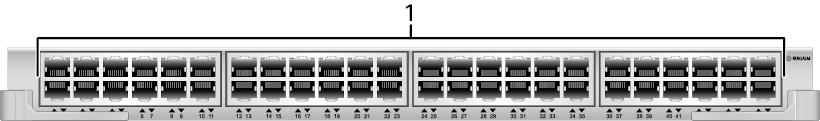

图7-275 LSS7G48TX6E0接口
1. 48个100/1000BASE-T电接口
表7-576 LSS7G48TX6E0接口说明

接口名称 连接器类型 描述 可使用的部件
100/1000BASE-T 电接口 RJ45 主要用于百兆/千兆业务的接收和发送。 网线

功能和特性

表7-577 LSS7G48TX6E0功能和特性

功能和特性 描述
基本功能 提供48GE电接口的数据接入和交换
分布式转发 通过分布式数据平面对数据进行并行转发
热插拔 支持

技术指标

表7-578 LSS7G48TX6E0技术指标

项目 描述
尺寸（宽 x 深 x 高，不含包材） [mm] 397.2mm×430.4mm×35.1mm
尺寸（宽 x 深 x 高，含包材） [mm] 510mm×570mm×160mm
重量（不含包材） [kg] 3.70kg
重量（含包材） [kg] 5.75kg
典型功耗 [W] 140W
典型散热值 [BTU/hour] 477.69BTU/hour
最大功耗 [W] 144W
最大散热值 [BTU/hour] 491.34BTU/hour
内存 1GB
