华为S12700E交换机交换网单元 LST7SFUHX100-S12700E 交换网单元H(X1) (适用于华为S12700E-4，S12700E-8，S12700E-12交换机)
LST7SFUHX100（03033ERD/03033ERD-002：S12700E交换网单元H（X1））
软件配套关系
表7-74 单板与机框和产品版本的配套关系表
| 单板名称 | 部件编码 | S12700E机框 |
|---|---|---|
| LST7SFUHX100
|
03033ERD | S12700E-4机框、S12700E-8机框：V200R019C00及以后发布的版本支持
S12700E-12机框：不支持 说明： 2021年06月起新加工的单板： 如果是在V200R019C00版本上使用，需加载V200R019SPH029或其以后的补丁，同时加载S12700_V200R019C00SPC500_BOARD_MOD002.mod或其以后的mod文件。 |
| 03033ERD-002 | S12700E-4机框、S12700E-8机框：V200R021C10SPC600及以后发布的版本支持
S12700E-12机框：不支持 说明：
|
单板概述
LST7SFUHX100可安装在：
- S12700E-4机框的07号～08号槽位。
- S12700E-8机框的11号～14号槽位。

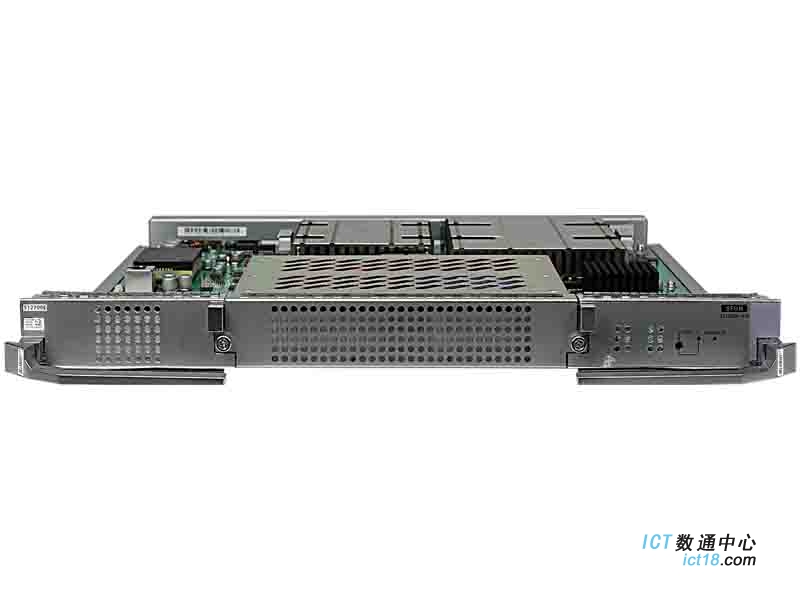

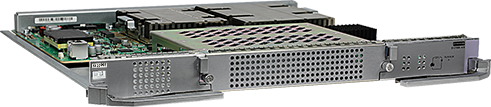

图7-31 LST7SFUHX100的外观
功能
LST7SFUHX100提供整个系统的数据平面。数据平面提供高速无阻塞数据通道，实现各个业务模块之间的业务交换功能。
LST7SFUHX100按功能可划分为以下几个模块：
- 交换模块：系统的数据平面，提供高速业务通道，完成系统的业务交换功能。
- 本地时钟模块：为LST7SFUHX100上的交换模块、管理模块和监控模块内的芯片提供工作时钟。
- 供电模块：为LST7SFUHX100提供各种电源。
表7-75 LST7SFUHX100的功能和特性
| 功能 | 描述 |
|---|---|
| 基本功能 | LST7SFUHX100是S12700E-4和S12700E-8系统的数据交换核心。 |
| 内存 | 2GB |
| Flash | 128MB |
| 负载分担 | 当系统的某块交换网板出现故障时，其上业务会自动切换到其它交换网板，保证业务不中断。 |
| 热插拔 | 支持
须知： 拔出处于运行状态的交换网板前需要先按下OFL按钮。 |
使用限制
同一机框中只能插同一型号的交换网板，不支持混插。
指示灯及子卡槽位说明

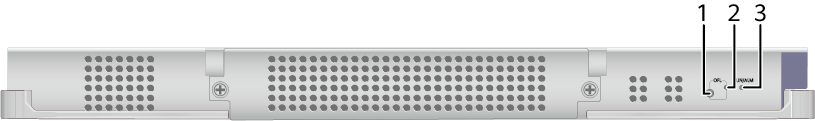

图7-32 LST7SFUHX100面板的指示灯和按钮
表7-76 LST7SFUHX100面板的指示灯和按钮说明
| 数字编号 | 指示灯/按钮 | 颜色 | 含义 |
|---|---|---|---|
| 1 | OFL按钮 | - | 如果至少有两块交换网板在位，在拔掉其中一块处于正常运行状态的交换网板前，先长按OFL按钮至OFL指示灯变为红色闪烁状态（或红色常亮状态），再等到OFL指示灯变为红色常亮状态后（网板已与系统分离），方可拔出交换网板。交换网板处于正常运行状态时，“RUN/ALM”指示灯绿色慢闪且OFL指示灯熄灭。 |
| 2 | OFL指示灯 | 红色 | 常亮：表示该交换网板已经与系统分离，此时可以被拔出机框。
闪烁：表示该交换网板正在与系统分离，此时不可以被拔出机框。 常灭：表示该交换网板处于正常运行状态，此时不可以被拔出机框。 |
| 3 | RUN/ALM：运行状态指示灯 | 绿色 | 常亮：表示该单板上电。前30秒内常亮，表示CPU正在启动；如果30秒后仍然常亮，表示软件未运行。
慢闪：表示该单板的系统处于正常运行状态。 快闪：表示该单板的系统正在启动。 |
| 红色 | 常亮：表示该单板故障，需要人工干预。 | ||
| 黄色 | 常亮：表示该单板处于下电状态（如执行power off命令强制下电、单板处于启动前阶段）。 |

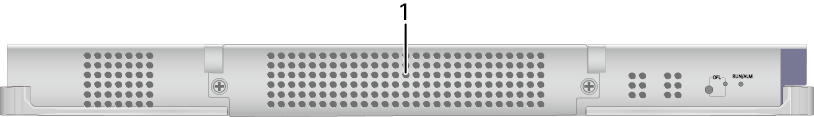

图7-33 LST7SFUHX100的子卡槽位
| 1 | 1个子卡槽位，用于安装交换网板子卡（预留，暂不使用）。 |
规格参数
表7-77 LST7SFUHX100的规格参数
| 参数项 | 描述 |
|---|---|
| 物理参数 |
|
订购信息
由于产品版本升级，单板订购信息会不定期更新。本手册仅作为使用参考，如需获取准确的订购信息，请咨询华为交换机经销商或华为当地代表处。
表7-78 订购信息表
| 部件编码 | 单板描述 | 单板型号 |
|---|---|---|
|
S12700E交换网单元H（X1） | LST7SFUHX100 |
