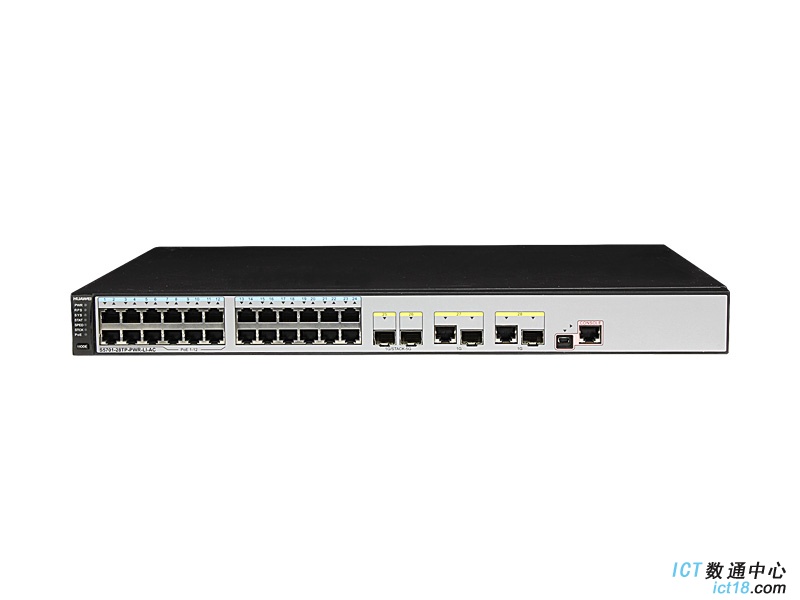

华为（HUAWEI）S5701-28TP-PWR-LI-AC交换机(24个千兆以太网端口,4个千兆SFP,2个复用的千兆以太网端口Combo,12端口PoE+)

0

华为（HUAWEI）S5701-28TP-PWR-LI-AC交换机(24个千兆以太网端口,4个千兆SFP,2个复用的千兆以太网端口Combo,12端口PoE+)

华为（HUAWEI）S5701-28TP-PWR-LI-AC交换机(24个千兆以太网端口,4个千兆SFP,2个复用的千兆以太网端口Combo,12端口PoE+)

华为S5701-28TP-PWR-LI-AC参数规格
主要参数
产品类型 千兆以太网交换机
应用层级 三层
传输速率 10/100/1000Mbps
交换方式 存储-转发
背板带宽 256Gbps
包转发率 66Mpps/96Mpps
MAC地址表 16K
端口参数
端口结构 非模块化
端口数量 28个
端口描述 24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo
传输模式 全双工/半双工自适应
功能特性
网络标准 IEEE 802.3ah、802.1ag
堆叠功能 可堆叠
VLAN 支持4K个VLAN
支持Guest VLAN、Voice VLAN
支持GVRP协议
支持MUX VLAN功能
支持基于MAC/协议/IP子网/策略/端口的VLAN
支持1:1和N:1 VLAN Mapping功能
QOS 支持对端口入方向、出方向进行速率限制
支持报文重定向、支持基于端口的流量监管，支持双速三色CAR功能 每端口支持8个队列
支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法
支持报文的802.1p和DSCP优先级重新标记
支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能
支持基于队列限速和端口整形的功能
网络管理 支持虚拟电缆检测(Virtual Cable Test)
支持Telnet远程配置、维护
支持SNMPv1/v2c/v3
支持RMON
支持eSight网管系统、支持WEB网管特性
支持HTTPS
支持系统日志、分级告警
支持802.3az能效以太网EEE
支持断电告警Dying gasp功能（电池交换机系列除外）
安全管理 用户分级管理和口令保护
支持防止DOS、ARP攻击功能、ICMP防攻击
支持IP、MAC、端口、VLAN的组合绑定
支持端口隔离、端口安全、Sticky MAC
支持MFF
支持黑洞MAC地址
支持MAC地址学习数目限制
支持IEEE 802.1X认证，支持单端口最大用户数限制
支持AAA认证，支持Radius、HWTACACS、NAC等多种方式
支持SSH V2.0
支持HTTPS
支持CPU保护功能
支持黑名单和白名单
其它参数
电源电压 AC 100-240V，50/60Hz
DC -48--60V
电源功率 <238.7W
产品尺寸 442×310×43.6mm
环境标准 工作温度：0-45℃
相对湿度：5%-95%无凝结
其它参数 IP路由：静态路由，支持RIP、RIPng协议
可靠性：支持以太网OAM 802.3ah和802.1ag；支持ITU-Y.1731；支持DLDP；支持LACP
保修信息
保修政策 全国联保，享受三包服务
质保时间 一年
客服电话 13681011021;13810713934
电话备注 周一至周日：8:00-20:00
详细内容 保修期起始时间计算方式:从发货之日起九十（90）日或买方第一次申请保修服务之日起孰早开始计算，最晚保修起算时间不超过发货之日起九十日。保修只适用在客户购买的国家或地区，保修不可以移转到另一个国家或地区（除非在产品保修说明中另有注明保修可移转）。设备移转到另一个国家或地区后，新客户可以选择购买维保服务，但必需通过维保服务的签约前审核程序，例如设备检验。

S5700-LI系列企业交换机

产品概述

S5700-LI精简型千兆以太网交换机系列（以下简称S5700-LI），是华为公司自主研发的绿色节能的以太网交换机，提供灵活的全千兆接入以及万兆上行端口。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（VersatileRouting Platform）软件平台，具有创新AHM（Advanced Hibernation Management高级休眠）节能，智能iStack堆叠，灵活的以太组网，多样的安全控制等特点，为用户提供绿色、易管理、易扩展、低成本的千兆到桌面的解决方案。此外，华为公司针对一些特定的应用场景和客户需求，定制开发了一些特色款型，以满足不同客户的需要。
在业界首次推出内置蓄电池的交换机，可实现电池状态可视化管理。主要应用于网络接入层不稳定、频繁断电的场景。网络接入层具有分散部署的特点，如果采用高品质的UPS作为备电电源成本较高、占用空间，而低成本的UPS或者外置铅酸电池存在可靠性和安全性低、占用空间、使用寿命短等问题。华为公司推出了业界首创的电池交换机，很好的解决了网络接入层市电断电情况下的供电问题。
CSFP交换机支持下行CSFP端口，下行每端口支持双向2G带宽，主要适用于接入用户不断增多和业务对带宽的需求不断增大，需要对接入带宽进行扩容，但新增光纤铺设难度大、成本高、施工周期长的场景。同时支持电源端口前置，可以满足300mm深的机柜放置。
支持电源端口前置的S5701-LI款型可以满足300mm深的机柜放置，整台设备可以前面板单面维护，可以满足机房狭小，节省空间的需求。

产品外观

S5700-LI包括如下款型：

产品外观 描述

S5700-10P-LI-AC
  • 8个10/100/1000Base-T以太网端口，2个千兆SFP端口
  • 交流供电
  • 包转发率：19.5Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-10P-PWR-LI-AC
  • 8个10/100/1000Base-T以太网端口，2个千兆SFP端口
  • 交流供电
  • 支持PoE+
  • 包转发率：19.5Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28P-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • 交流供电，支持RPS冗余电源
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28X-LI-AC

S5700-28X-LI-DC
  • 24个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • 分交流供电和直流供电两种机型，支持RPS冗余电源
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28P-PWR-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • 交流供电，支持RPS冗余电源
  • 支持PoE+
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28X-PWR-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • 交流供电，支持RPS冗余电源
  • 支持PoE+
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-52P-LI-AC
  • 48个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • 交流供电，支持RPS冗余电源
  • 包转发率：102Mpps/132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-52X-LI-AC
  • 48个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • 交流供电，支持RPS冗余电源
  • 包转发率：132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-52X-PWR-LI-AC
  • 48个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • 交流供电，支持RPS冗余电源
  • 支持PoE+
  • 包转发率：132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-52P-PWR-LI-AC
  • 48个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • 交流供电，支持RPS冗余电源
  • 支持PoE+
  • 包转发率：102Mpps/132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28X-LI-24S-AC

S5700-28X-LI-24S-DC
  • 24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+端口
  • 分交流供电和直流供电两种机型，支持RPS冗余电源
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700S-28P-LI-AC
  • 24个10/100/1000Base-T，4个1000Base-X SFP
  • 交流供电， 支持RPS冗余电源
  • 包转发率：42Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700S-52P-LI-AC
  • 48个10/100/1000Base-T，4个1000Base-X SFP
  • 交流供电， 支持RPS冗余电源
  • 包转发率：78Mpps
  • 交换容量：256Gbps/2.56Tbps
 S5700S-28P-PWR-LI-AC
  •  24个10/100/1000Base-T，2个1000 Base-X，2个Combo 10/100/1000BASE-T 或 100/1000BASE-X
  • 交流供电， 支持RPS冗余电源
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

  •  24个10/100/1000Base-T，4个10GE SFP+
  • 交流供电， 支持RPS冗余电源
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps
  •  48个10/100/1000Base-T，4个10GE SFP+
  • 交流供电， 支持RPS冗余电源
  • 包转发率：132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28P-LI-BAT
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • 交流供电
  • 1个电池槽位，可选配内置BAT-4AHA锂电池模块，或内置铅酸电池转接模块PBB-12AHA同时连接铅酸电池，做为市电断电保护；也可选配150WAC或DC电源模块做电源冗余
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28P-LI-24S-BAT
  • 28个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口
  • 交流供电
  • 可选配内置BAT-4AHA锂电池模块，或内置铅酸电池转接模块PBB-12AHA同时连接铅酸电池，做为市电断电保护；也可选配150WAC或DC电源模块做电源冗余
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-52X-LI-48CS-AC
  • 48个千兆CSFP端口或24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+
  • 交流供电，电源端口前置，单面板维护
  • 包转发率：132Mpps
  • 交换容量：256Gbps/2.56Tbps

S5701-28X-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个万兆SFP+
  • 交流供电，电源端口前置，单面板维护
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5701-28X-LI-24S-AC
  • 24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+
  • 交流供电，电源端口前置，单面板维护
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28TP-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo
  • 交流供电，支持RPS冗余电源
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5700-28TP-PWR-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo
  • 支持PoE+
  • 交流供电，支持RPS冗余电源
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

S5701-28TP-PWR-LI-AC
  • 24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo
  • 支持POE+
  • 交流供电，支持RPS冗余电源
  • 包转发率：66Mpps/96Mpps
  • 交换容量：256Gbps/2.56Tbps

  • 24个10/100/1000Base-T以太网端口，4个万兆SFP+
  • 交流供电，支持RPS冗余
  • 包转发率：96Mpps
  • 交换容量：256Gbps/2.56Tbps

  •  48个10/100/1000Base-T以太网端口，4个万兆SFP+
  • 交流供电，支持RPS冗余
  • 包转发率：132Mpps
  • 交换容量：256Gbps/2.56Tbps

产品特性

创新的AHM（Advanced Hibernation Management）节能

  • S5700-LI系列智能低功耗交换机，本着“性能优先，节能不牺牲用户体验”的原则，通过匹配链路Down/Up、光模块在位/不在位、端口Shut Down/Undo Shut Down、设备空闲时段/繁忙时段等不同的使用场景，创造性地应用能效以太网（EEE）、端口能量检测、CPU动态调频、设备休眠等技术，达到节省设备耗电量的目的。针对不同用户的应用需求，提供了灵活可配的标准节能、基本节能、深度节能三种节能模式，是业界首家支持整机休眠的交换机设备。

灵活的以太组网

  • S5700-LI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准,该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
  • S5700-LI支持SmartLink功能。S5700-LI通过多条链路接入到多台汇聚交换机上，实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
  • S5700-LI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
  • S5700-10P-LI支持静态路由和硬件三层转发。

多样的安全控制

  • S5700-LI支持MAC地址认证和802.1x认证，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。
  • S5700-LI支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYNFlood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP requestflood、改变DHCP CHADDR 值等等。
  • S5700-LI通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，S5700-LI还可以保证DHCP服务器的合法性。
  • S5700-LI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。

轻松的运行维护

  • S5700-LI支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。S5700-LI支持SNMPV1/V2/V3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
  • Easy Deploy：Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。
  • Commander交换机支持收集并显示整网能耗信息。
  • S5700-LI支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S5700-LI还支持MUXVLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。 支持VCMP，VLAN集中管理协议；支持VBST，VLAN生成树协议。

智能iStack 堆叠

  • S5700-LI支持智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理, 堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

杰出的网流分析

  • S5700-LI支持sFlow功能。S5700-LI按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。

业界首创的蓄电池内置

S5700-LI-BAT是业界首创的电池交换机，支持内置的锂电池作为备用电源，适用于网络接入层频繁断电的应用场景。其主要优点体现在：
市电断电自动切换到蓄电池供电，保证业务不中断
电池交换机内置蓄电池，集成度高，节省空间，安装方便
智能电源管理，电池续航时间长 全网电池交换机统一可视化管理，方便运维，电池寿命可预测，无须整网定期更换电池，节省成本
电池可靠性高，支持电池保护和告警功能，超过工作温度进行过温保护

高密接入带宽倍增的CSFP

  • CSFP交换机支持下行端口CSFP功能，每个下行端口插入一个CSFP GE光模块和一对光纤实现双向2GE的带宽，是普通SFP光模块带宽的两倍，下行24个CSFP端口可实现双向带宽48GE，实现了相当于48个普通SFP端口的高密接入，节省了铺设光纤的成本和新增光模块的成本。

方便的单面运维

  • 电源端口前置的款型可以满足300mm深的机柜放置，整台设备可以前面板单面维护，简化了运维，而且机柜的摆放更加灵活，可以灵活选择机柜靠墙放置或者机柜背靠背放置，满足客户机柜深度小、机房空间有限的需求，并为客户节省空间。

产品规格

项目 S5700-10P-LI-AC
S5700-10P-PWR-LI-AC
S5710-28X-LI-AC
S5710-52X-LI-AC
S5700-28X-LI-24S
S5701-28X-LI-24S-AC		 S5700-28P-LI-AC
S5700-28P-PWR-LI-AC
S5700-28X-LI
S5700-28X-PWR-LI-AC
S5701-28X-LI-AC
S5700-28TP-LI-AC
S5700-28TP-PWR-LI-AC
S5701-28TP-PWR-LI-AC		 S5700-52P-LI-AC
S5700-52P-PWR-LI-AC
S5700-52X-LI-AC
S5700-52X-PWR-LI-AC		 S5700-28P-LI-BAT
S5700-28P-LI-24SBAT		 S5700-52X-LI-48CS-AC
固定端口
  • S5700-10P-LI-AC/S5700-10P-PWR-LI-AC：8个10/100/1000Base-T以太网端口，2个千兆SFP端口
  • S5700-28P-LI-AC/S5700-28P-PWR-LI/ S5700-28P-LI-BAT：24个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • S5700-52P-LI-AC/S5700-52P-PWR-LI：48个10/100/1000Base-T以太网端口，4个千兆SFP端口
  • S5700-28X-LI*/S5700-28X-PWR-LI-AC/S5701-28X-LI-AC/S5710-28X-LI-AC：24个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • S5700-52X-LI-AC/S5700-52X-PWR-LI-AC/S5710-52X-LI-AC：48个10/100/1000Base-T以太网端口，4个万兆SFP+端口
  • S5700-28X-LI-24S/ S5701-28X-LI-24S-AC：24个千兆SFP，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+端口
  • S5700-28P-LI-24S-BAT：28个千兆SFP，4个复用的10/100/1000Base-T Combo端口
  • S5700-52X-LI-48CS-AC：48个千兆CSFP或24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+
  • S5700-28TP-LI-AC /S5700-28TP-PWR-LI-AC/ S5701-28TP-PWR-LI-AC：24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo
MAC地址表
  • 支持16K MAC地址
  • 支持MAC地址自动学习和老化
  • 支持静态、动态、黑洞MAC表项
  • 支持源MAC地址过滤
  • 支持接口MAC地址学习个数限制
VLAN特性
  • 支持4K个VLAN
  • 支持Guest VLAN、Voice VLAN
  • 支持GVRP协议
  • 支持MUX VLAN功能
  • 支持基于MAC/协议/IP子网/策略/端口的VLAN
  • 支持1:1和N:1 VLAN Mapping功能
Jumbo frame 10K
环网保护技术
  • 支持RRPP环型拓扑和RRPP多实例
  • 支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护
  • 支持智能以太保护SEP协议
  • 支持ERPS以太环保护协议（G.8032）
  • 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议
  • 支持BPDU保护、根保护和环回保护
  • 支持BPDU Tunnel
可靠性
  • 支持以太网OAM 802.3ah和802.1ag
  • 支持 ITU-Y.1731
  • 支持DLDP
  • 支持LACP
IP路由 静态路由，支持RIP、RIPng协议（S5700-10P-LI-AC/S5700-10P-PWR-LI-AC不支持RIPng）
IPv6特性
  • 支持ND（Neighbor Discovery）
  • 支持PMTU
  • 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
  • 支持基于源IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL
  • 支持MLD v1/v2snooping（Multicast Listener Discovery snooping）
组 播
  • 支持IGMP v1/v2/v3 Snooping和快速离开机制
  • 支持VLAN内组播转发和组播多VLAN复制
  • 支持捆绑端口的组播负载分担
  • 支持可控组播
  • 支持基于端口的组播流量统计
QoS/ACL
  • 支持对端口入方向、出方向进行速率限制
  • 支持报文重定向  支持基于端口的流量监管，支持双速三色CAR功能  每端口支持8个队列
  • 支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法
  • 支持报文的802.1p和DSCP优先级重新标记
  • 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能
  • 支持基于队列限速和端口整形的功能
安全特性
  • 用户分级管理和口令保护
  • 支持防止DOS、ARP攻击功能、ICMP防攻击
  • 支持IP、MAC、端口、VLAN的组合绑定
  • 支持端口隔离、端口安全、Sticky MAC
  • 支持MFF
  • 支持黑洞MAC地址
  • 支持MAC地址学习数目限制
  • 支持IEEE 802.1X认证，支持单端口最大用户数限制
  • 支持AAA认证，支持Radius、HWTACACS、NAC等多种方式
  • 支持SSH V2.0
  • 支持HTTPS
  • 支持CPU保护功能
  • 支持黑名单和白名单
接入安全 支持DHCP Relay、 DHCP Server、DHCP Snooping、DHCP Security
防雷 业务端口防雷能力：7KV
超级虚拟交换网(SVF)
  • 支持作为SVF client零配置即插即用
  • 支持自动加载client的大包和补丁
  • 支持业务一键式自动下发
  • client支持独立运行
管理和维护
  • 支持智能堆叠iStack（S5700-10P-LI-AC、S5700S-28P-LI-AC、S5700S-52P-LI-AC、S5700-10P-PWR-LI-AC、电池交换机系列除外）
  • 支持虚拟电缆检测(Virtual Cable Test)
  • 支持Telnet远程配置、维护
  • 支持SNMPv1/v2c/v3
  • 支持RMON
  • 支持eSight网管系统、支持WEB网管特性
  • 支持HTTPS
  • 支持LLDP/LLDP-MED
  • 支持系统日志、分级告警
  • 支持802.3az能效以太网EEE
  • 支持断电告警Dying gasp功能（电池交换机系列除外）
  • 支持整机休眠（PWR系列、电池交换机系列、S5700-10P-LI、S5700-28X-LI-24S、
  • S5701-28X-LI-24SAC、S5700-52X-LI-48CS-AC除外）
互通性 VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通）
LNP 链路类型协商协议（和DTP相似功能）
VCMP VLAN集中管理协议（和VTP相似功能）
环境要求 长期工作温度：0  OC～45 OC

相对湿度：5%～95%（无凝露）

 长期工作温度：0 OC～50 OC

相对湿度：5%～95%（无凝露）

 长期工作温度：0  OC～45 OC

相对湿度：5%～95%(无凝露)
输入电压 AC：

  • 额定电压范围：100-240V AC；50/60Hz
  • 最大电压范围：90-264V AC；47/63Hz

DC：

  • 额定电压范围：-48 ~ -60V DC
  • 最大电压范围：-36 ~ -72V DC 注明：POE机型无DC电源
电源端口位置 电源端口后置：
S5700-10P-LI-AC/S5700-10P-PWR-LI-AC/S5700-28P-LI-AC/S5700-28P-PWR-LI/S5700-28X-LI*/S5700-28X-PWR-LI-AC/S5700-28X-LI-24S /S5700-52P-LI-AC/S5700-52P-PWR-LI/S5700-52X-LI-AC/S5700-52X-PWR-LI-AC/S5700-28P-LI-BAT/S5700-28PLI-24S-BAT/ S5700-28TP-LI-AC /S5700-28TP-PWR-LI-AC/ S5701-28TP-PWR-LI-AC/S5710-28X-LI-AC/S5710-52X-LI-AC电源端口前置：
S5701-28X-LI-24S-AC/S5701-28X-LI-AC/S5700-52X-LI-48CS-AC
电池参数 交换机内置1个电池槽位，可插入锂电池模块或者铅酸电池转接模块（电池交换机支持）注1
电池种类 支持内置BAT-4AHA锂电池模块；支持内置铅酸电池转接模块，用以外接铅酸电池（电池交换机支持）
电池管理 可直接通过web网管查看和管理电池的状态（电池交换机支持）
外形尺寸mm
（宽×深×高）
功耗 S5700-10P-LI-AC <11.5W；

S5700-10P-PWR-LI-AC <142.4W(PoE:124W);

S5710-28X-LI-AC < 32W;

S5710-52X-LI-AC <54.7W;

S5700-28X-LI-24S-AC <60W;

S5700-28X-LI-24S-DC  <57W;

S5701-28X-LI-24S-AC  <60W;

 S5700-28P-LI-AC<24W；

S5700-28P-PWR-LI<  436.5W(PoE：370W)；
S5700-28X-LI-AC <41W;

S5700-28X-LI-DC <42W;
S5700-28X-PWR-LI-AC  <448.8W(PoE：370W)；
S5701-28X-LI-AC <39.5W；
S5700-28TP-LI-AC<26.4W；

S5700-28TP-PWR-LI-AC<469.7W(PoE：370W)；

S5701-28TP-PWR-LI-AC<238.7W(PoE：185W)

 S5700-52P-LI-AC<48.4W；
S5700-52P-PWR-LI <464.5W (PoE：370W)；
S5700-52X-LI-AC <61W；S5700-52X-PWR-LI-AC  <479.3W(PoE：370W)		 S5700-28P-LI-BAT <23W；

S5700-28P-LI-24S-BAT <34.1W

 S5700-52X-LI-48CS-AC<  79.9W
以上产品信息可能含有部分提前披露的产品功能目标，具体实物参数，请联系华为当地销售机构。

*：S5700-28X-LI是S5700-28X-LI-AC、S5700-28X-LI-DC的统称，因产品版本和采用的供电模式无关，在描述产品规格时，产品款型名称上没有注明AC或DC，其他型号产品同理。

注1 电池交换机的规格和参数详见电池交换机彩页。

组网应用

S5700-LI提供PoE、VoiceVLAN、NAC等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。
      • S5700-LI-BAT电池交换机采用内置的锂电池作为接入交换机备用电源，市电断电自动切换到电池供电，市电恢复后回切到市电供电并自动对锂电池进行充电。主要应用于网络接入层频繁断电的场景，为客户提供高可靠的网络。

订购信息

S5700-LI系列以太交换机主机选购一览表：

产品描述
S5700-10P-LI-AC(8个10/100/1000Base-T以太网端口，2个千兆SFP，交流供电)
S5700-28P-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，交流供电)
S5700-28X-LI-AC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电)
S5700-28X-LI-DC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，直流供电)
S5700-28X-LI-24S-AC主机（24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+端口，交流供电）
S5700-28X-LI-24S-DC主机（24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+端口，直流供电）
S5700-28P-LI-BAT（24个10/100/1000Base-T以太网端口，4个千兆SFP端口，1个电池槽位，交流供电）
S5700-28P-LI-24S-BAT（28个千兆SFP，4个复用的10/100/1000Base-T Combo端口，1个电池槽位，交流供电）
S5700-52X-LI-48CS-AC（48个千兆CSFP或24个千兆SFP端口，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+，交流供电，电源端口前置，前面板单面维护）
S5701-28X-LI-AC（24个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电，电源端口前置，前面板单面维护）
S5701-28X-LI-24S-AC（24个千兆SFP，4个复用的10/100/1000Base-T Combo端口，4个万兆SFP+，交流供电，电源端口前置，前面板单面维护）
S5700-52P-LI-AC(48个10/100/1000Base-T以太网端口，4个千兆SFP，交流供电)
S5700-52X-LI-AC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电)
S5700-10P-PWR-LI-AC(8个10/100/1000Base-T以太网端口，2个千兆SFP，PoE+，交流供电)
S5700-28P-PWR-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，PoE+，交流供电)
S5700-28X-PWR-LI-AC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，PoE+，交流供电)
S5700-52P-PWR-LI-AC(48个10/100/1000Base-T以太网端口，4个千兆SFP，PoE+，交流供电)
S5700-52X-PWR-LI-AC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，PoE+，交流供电)
S5700-28TP-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电)
S5700-28TP-PWR-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，PoE+，交流供电)
S5701-28TP-PWR-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，12端口PoE+，交流供电)
S5700S-28P-PWR-LI-AC(24个10/100/1000Base-T以太网端口，2个千兆SFP, 2个千兆Combo，交流供电)
S5700S-28X-LI-AC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电)
S5700S-52X-LI-AC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电)
S5710-28X-LI-AC(24个10/100/1000Base-T以太网端口,4个万兆SFP+,交流供电)
S5710-52X-LI-AC(48个10/100/1000Base-T以太网端口,4个万兆SFP+,交流供电)
RPS1800冗余电源系统
100/1000BASE-BIDI CSFP单纤双向光模块-CSFP-GE/FE-单模模块（Tx1490/Rx1310nm、10km、LC）
BAT-4AHA（可充电锂离子电池模块）
PBB-12AHA（铅酸电池转接模块）
CBTS3400（电池温度传感器，用于铅酸电池充电时的温度补偿）
150W交流电源模块（电池交换机选配，可与内置电源做冗余）
150W直流电源模块（电池交换机选配，可与内置电源做冗余）
