华为S5730S-EI系列交换机产品
产品概述
S5730S-EI下一代增强型千兆以太网交换机系列（以下简称S5730S-EI），是华为公司全新研发的三层千兆以太网交换机，提供灵活的全千兆接入以及高性价比的固定万兆上行接口，同时可提供一个子卡槽位用于40GE上行端口扩展。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）软件平台，具有增强的三层特性，简易的运行维护，智能iStack堆叠，灵活的以太组网，可扩展支持MACSec，成熟的IPv6特性等特点，广泛应用于企业园区接入和汇聚、数据中心接入等多种应用场景。
产品型号和外观
S5730S-EI包括如下款型：
| 产品外观 | 描述 |
|---|---|

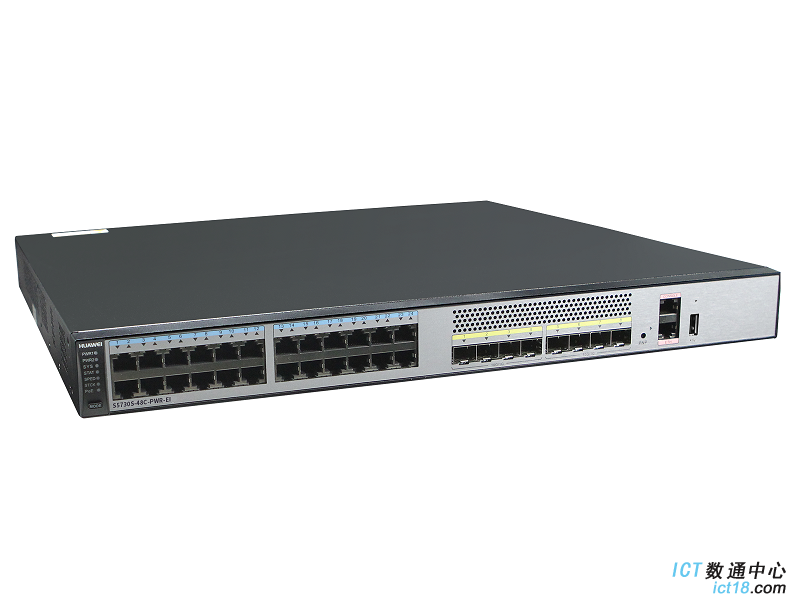

S5730S-48C-EI-AC |
|
S5730S-48C-PWR-EI |
|
S5730S-68C-EI-AC |
|
S5730S-68C-PWR-EI |
|
产品特性和优势
强大的业务处理能力，多样的安全控制
- 完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
- 增强支持OSPF、ISIS、BGP、VRRP等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
- 支持MAC认证、802.1x认证、Portal认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
- 支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。
- 通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，还可以保证DHCP服务器的合法性。
- 支持ARP表项严格学习功能，可以防止因ARP欺骗攻击导致正常用户无法上网。
轻松的运行维护
- 支持SVF超级虚拟交换网，SVF方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化的网络管理方案，简化设备管理，实现接入交换机和无线AP的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。S5730S-EI在SVF方案中支持作为client角色。
- 支持敏捷的零配置部署，提供新入网设备Zero-Touch 安装、故障设备更换免 配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，基于拓扑规划开局，网络拓扑自动发现、自动收集、智能纠错，降低了运维成本。支持SNMP v1/v2c/v3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
- 支持sFlow功能。按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。
多样的可靠性保护
- 支持可插拔双电源模块，实现1+1冗余备份，支持交流和直流电源模块混插，可以根据实际需要灵活配置交流或直流电源模块。
- 不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准, 该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
- 支持SmartLink功能。通过多条链路接入到多台汇聚交换机上，SmartLink实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
- 支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
成熟的IPv6特性
- 基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议RIPng、 IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。
智能的设备堆叠
产品规格
| 项目 | S5730S-48C-EI-AC | S5730S-48C-PWR-EI | S5730S-68C-EI-AC | S5730S-68C-PWR-EI |
|---|---|---|---|---|
| 固定端口 | 24个10/100/1000 Base-T，8个万兆SFP+ |
24个10/100/1000Base-T，8个万兆SFP+ | 48个10/100/1000Base-T，4个万兆SFP+ | 48个10/100/1000Base-T，4个万兆SFP+ |
| MAC地址表 | 32K MAC | 32K MAC | 32K MAC | 32K MAC |
| 外形尺寸mm（宽×深×高） | 442×420×44.4 | 442×420×44.4 | 442×420×44.4 | 442×420×44.4 |
| 扩展插槽 | 提供一个子卡槽位，提供4*40 GE QSFP+ | |||
| 输入电压 | AC： 额定电压范围：100-240V AC；50~60Hz 最大电压范围：90-264V AC；47~63Hz |
|||
| DC： 额定电压范围：-48 ~ -60V DC 最大电压范围：-36 ~ -72V DC |
||||
| 最大功耗 | 62.4W（不含插卡） | 不带PoE和插卡：83.2W 带 PoE：967W(PoE:739.2W) |
65.4W（不含插卡） | 不带插卡：68.3W； AC 500W/DC 650W： 带PoE和不带插卡：925W(PoE:740W)； 1150W AC： 带PoE和不带插卡：1733W(PoE:1440W) |
| 典型功耗（不含PoE） | 39.02W（不含插卡） | 44.2W(不含插卡) | 42.3W（不含插卡） | 50.1W(不含插卡) |
| 工作温度 | 0-1800 m：-5~50℃；1800-5000 m：海拔每升高220m温度规格降低1℃ | |||
| 工作湿度 | 5%－95% (无凝露) | |||
| 散热方式 | 风冷散热，智能调速 | |||
| 防雷 | 业务端口防雷能力：7 kV | |||
业务特性
| 特性 | 特性描述 |
|---|---|
| MAC地址表 | 遵循IEEE 802.1d标准 |
| 32K MAC地址容量 | |
| 支持MAC地址自动学习和老化 | |
| 支持静态、动态、黑洞MAC表项 | |
| 支持源MAC地址过滤 | |
| VLAN特性 | 支持4K个VLAN |
| 支持Guest VLAN、Voice VLAN | |
| 支持GVRP协议 | |
| 支持MUX VLAN功能 | |
| 支持基于MAC/协议/IP子网/策略/端口的VLAN | |
| 支持1:1和N:1 VLAN Mapping功能 | |
| 可靠性 | 支持RRPP环型拓扑和RRPP多实例 |
| 支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护 | |
| 支持智能以太保护SEP协议 | |
| 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议 | |
| 支持ERPS以太环保护协议（G.8032） | |
| 支持BPDU保护、根保护和环回保护 | |
| IP路由 | 静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6 |
| IPv6特性 | 支持ND（Neighbor Discovery） |
| 支持PMTU | |
| 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet | |
| 支持6to4、ISATAP、手动配置tunnel | |
| 支持基于源IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL | |
| 支持MLD v1/v2 snooping（Multicast Listener Discovery snooping） | |
| 组 播 | 支持 PIM DM、PIM SM、PIM SSM |
| 支持IGMP v1/v2/v3，IGMP v1/v2/v3 Snooping和快速离开机制 | |
| 支持MLD v1/v2及MLD v1/v2 Snooping | |
| 支持VLAN内组播转发和组播多VLAN复制 | |
| 支持捆绑端口的组播负载分担 | |
| 支持可控组播 | |
| 支持基于端口的组播流量统计 | |
| QoS/ACL | 支持对端口入方向、出方向进行速率限制 |
| 支持报文重定向 | |
| 支持基于端口的流量监管，支持双速三色CAR功能 | |
| 每端口支持8个队列 | |
| 支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法 | |
| 支持报文的802.1p和DSCP优先级重新标记 | |
| 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能 | |
| 支持基于队列限速和端口整形的功能 | |
| 安全特性 | 用户分级管理和口令保护 |
| 支持防止DOS、ARP攻击功能、ICMP防攻击 | |
| 支持IP、MAC、端口、VLAN的组合绑定 | |
| 支持端口隔离、端口安全、Sticky MAC | |
| 支持MFF | |
| 支持黑洞MAC地址 | |
| 支持MAC地址学习数目限制 | |
| 支持IEEE 802.1x认证，支持单端口最大用户数限制 | |
| 支持AAA认证，支持Radius、HWTACACS、NAC等多种方式 | |
| 支持SSH V2.0 | |
| 支持HTTPS | |
| 支持CPU保护功能 | |
| 支持黑名单和白名单 | |
| 支持dot1X、MAC认证和Portal认证 | |
| 支持DHCPv4/v6 client/relay/server/snooping | |
| 支持对ND、DHCPv6、MLD等IPv6协议报文进行攻击溯源和惩罚 | |
| 超级虚拟交换网(SVF) | 支持作为SVF client零配置即插即用 |
| 支持自动加载client的大包和补丁 | |
| 支持业务一键式自动下发 | |
| client支持独立运行 | |
| OAM | 软件实现 |
| 支持EFM OAM | |
| 支持CFM OAM | |
| 支持Y.1731性能检测 | |
| 管理和维护 | 智能iStack堆叠（业务口实现） |
| 支持虚拟电缆检测(Virtual Cable Test) | |
| 支持SNMPv1/v2c/v3 | |
| 支持RMON | |
| 支持网管系统、支持WEB网管特性 | |
| 支持系统日志、分级告警 | |
| 支持sFlow | |
| 互通性 | VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） |
| LNP 链路类型协商协议（和DTP相似功能） | |
| VCMP VLAN集中管理协议（和VTP相似功能） |
组网应用
大型企业园区应用场景
S5730S-EI提供丰富的终端安全管理特性，支持PoE、Voice VLAN、Qos等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。
S5730S-EI提供丰富的安全特性，在接入设备上实现ARP安全、IP安全、IP源防攻击等安全措施，支持NAC、ACL等用户访问控制策略，将用户安全控制在网络终端。
S5730S-EI提供链路聚合特性，支持LACP协议，可以为服务器提供多条链路接入，实现链路带宽提升和链路备份。
S5730S-EI支持EasyOperation、U盘开局等部署特性，可以快速部署设备，方便管理。
中小型企业园区应用场景
S5730S-EI可以部署在企业园区网络的汇聚层，为用户组建高性能，融合多业务，高可靠的企业网络。
在企业网络和园区网中，S5730S-EI通过千兆/百兆接口接入交换机，提供高性能大容量交换，上行通过万兆光口接入核心交换机，构成万兆骨干、百兆到桌面的企业网全网解决方案，满足用户高带宽、多业务的需求。
S5730S-EI提供高可靠性保护方案，可以利用SEP、RRPP快速环网实现毫秒级网络快速切换，同时可以通过智能堆叠技术构建堆叠系统，实现分布式转发架构和故障的快速自愈，并且可以在扩展用户端口的同时实现处理性能的同步提升，统一的设备管理，极大简化了网络管理和维护。
小型企业应用场景
除在中大型企业园区作为接入及汇聚设备使用之外，S5730S-EI凭借自身强大的汇聚和路由能力，也可作为核心交换机用于中小型网络中。
S5730S-EI使用智能堆叠技术，可以多台设备互相备份，保障核心设备的高可靠性。支持丰富的用户接入控制策略，用户集中管理，简化配置。
订购信息
S5730S-EI系列以太交换机主机选购一览表：
| 型号 | 产品描述 |
|---|---|
| S5730S-48C-EI-AC | S5730S-48C-EI-AC组合配置(24个10/100/1000Base-T以太网端口,8个万兆SFP+,单子卡槽位,含1个150W交流电源) |
| S5730S-48C-PWR-EI | S5730S-48C-PWR-EI(24个10/100/1000Base-T以太网端口,8个万兆SFP+,单子卡槽位,PoE+,不含电源) |
| S5730S-68C-EI-AC | S5730S-68C-EI-AC组合配置(48个10/100/1000Base-T以太网端口,4个万兆SFP+,单子卡槽位,含1个150W交流电源) |
| S5730S-68C-PWR-EI | S5730S-68C-PWR-EI(48个10/100/1000Base-T以太网端口,4个万兆SFP+,单子卡槽位,PoE+,不含电源) |
| ES5D21Q04Q01 | 4*40 GE QSFP+接口卡 |
| ES0W2PSA0150 | 150W AC 电源模块 |
| ES0W2PSD0150 | 150W DC 电源模块 |
| PAC-500WA-BE | 500W AC PoE 电源模块 |
| PDC-650WA-BE | 650W DC PoE 电源模块 |
| W2PSA1150 | 1150W AC PoE电源模块 |
